Stille terugslagklep

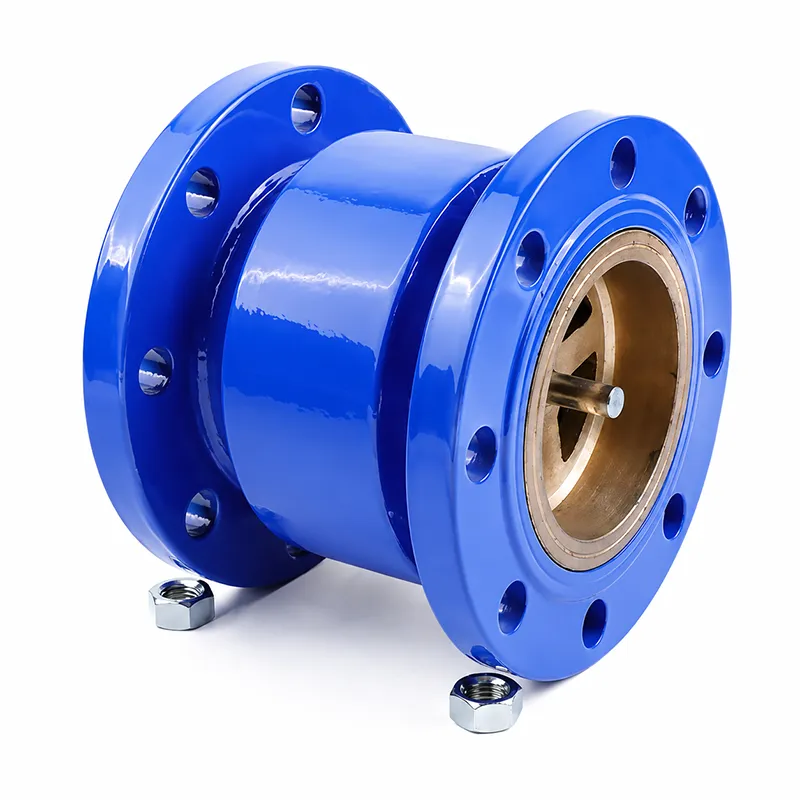

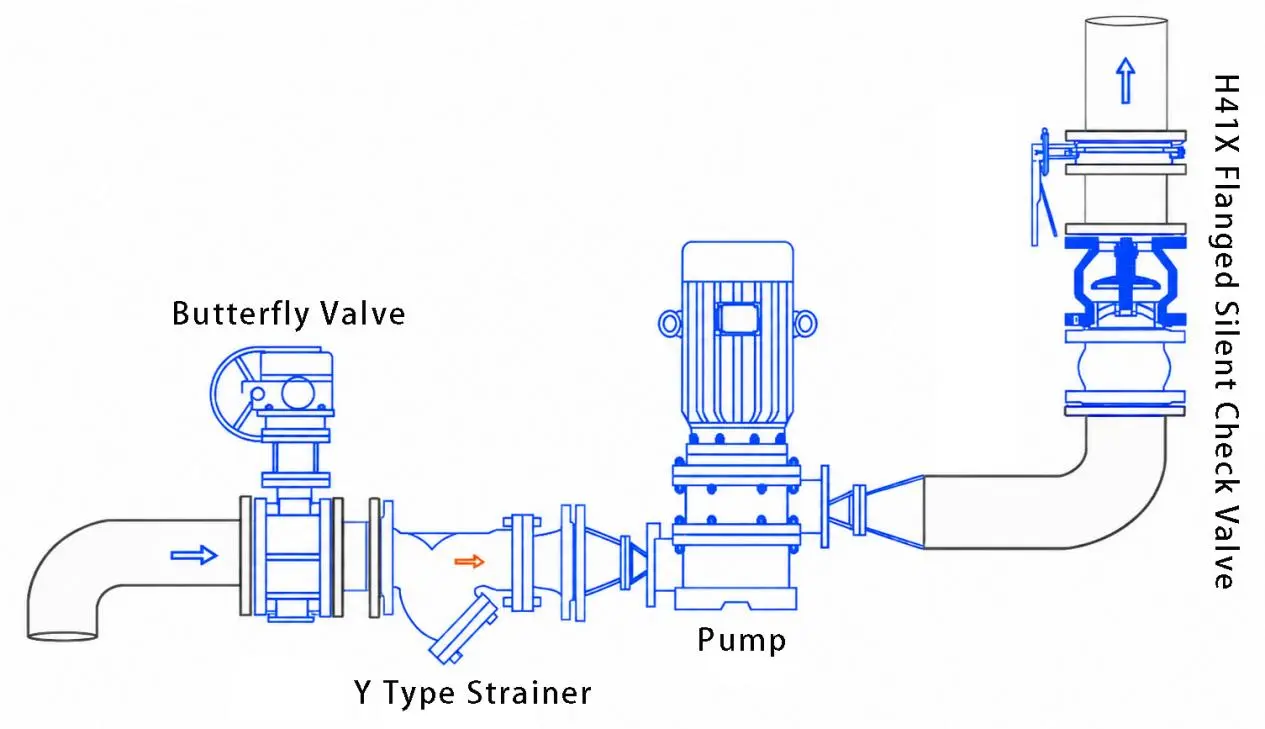

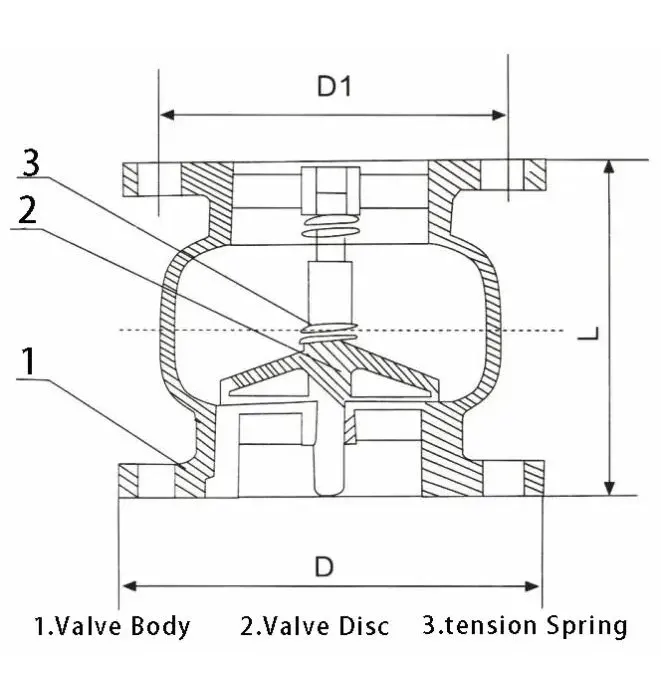

De FUXEON® Silent Check Valve, ook wel eenrichtingsklep genoemd, behoort tot de categorie lift-type terugslagkleppen. Het product heeft een geoptimaliseerde structuur van het lifttype met veerreset, voornamelijk samengesteld uit kleplichaam, klepschijf, klepsteel, veer en andere kerncomponenten. Het wordt conventioneel geïnstalleerd op de pompuitlaatleiding en is geschikt voor watersystemen en hulpleidingen waar de druk de systeemdrempel overschrijdt. Dit product overwint de tekortkomingen van traditionele terugslagkleppen, zoals veel lawaai en waterslag. Door het ontwerp met korte slagsluiting wordt een soepele, schokvrije opening en sluiting en een stille werking bereikt, waardoor algemene operationele problemen zoals het terugstromen van pijpleidingen en het omkeren van apparatuur volledig worden opgelost.

Technische parameters:

terugslagklep stil is een terugslagklep van het lifttype, waarbij het centrale lager op en neer beweegt, zodat ze voornamelijk verticaal worden geïnstalleerd. Bij dubbelgeleide ventielkernen is horizontale montage ook mogelijk. Bij kleppen met een grote diameter kan het gewicht van de klepschijf echter eenzijdige slijtage aan de geleidebus veroorzaken, waardoor de afdichtingswerking ernstig wordt aangetast. Daarom wordt verticale installatie aanbevolen voor kleppen met een grote diameter.

Wat is het werkingsprincipe van een stille terugslagklep?

De FUXEON® Silent Check Valve werkt volledig automatisch op basis van middendruk en een mechanische resetstructuur, waardoor handmatige bediening niet nodig is. Wanneer het medium naar voren stroomt, opent de vloeistofdruk de klepschijf, waardoor een normale waterstroom in de pijpleiding mogelijk wordt. Wanneer de pomp stopt of het medium een ​​neiging tot terugstroming vertoont, sluit de klepschijf snel onder de gecombineerde werking van zijn eigen zwaartekracht, veerretourkracht en omgekeerde mediumdruk, waardoor het mediumterugstroomkanaal volledig wordt geblokkeerd. Dit beschermt de pomp en motor tegen schade door omgekeerde rotatie en zorgt ook voor een veilige drukontlasting van de pijpleidingcontainer, waardoor de stabiele werking van het gehele vloeistofsysteem wordt gegarandeerd.

Kernproducteigenschappen:

1. Stille werking, waardoor waterslag wordt geëlimineerd

Het product heeft een ontwerp met een korte sluitslag, wat resulteert in een extreem lage gemiddelde terugstroomsnelheid op het moment van sluiting. Het veerretourproces verloopt soepel en zonder mechanische impact. Het onderdrukt en elimineert effectief waterslag- en trillingsgeluiden in de pijpleiding, waardoor een soepele en stille werking wordt gegarandeerd en wordt voldaan aan de geluidsarme werkingsvereisten van hoogwaardige bouw- en industriële pijpleidingen.

2. Stabiele afdichting, duurzaam

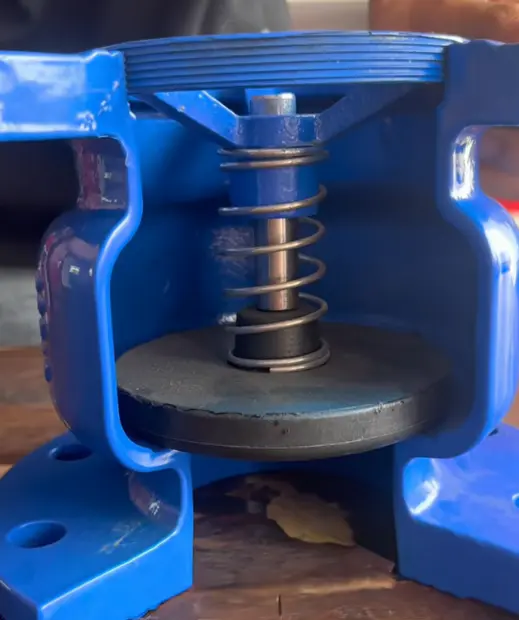

De klepschijf maakt gebruik van een zachte rubberen afdichtingsstructuur, waarbij de afdichtring volledig in het kleplichaam is ingebed, waardoor afdichtingsverlies veroorzaakt door langdurige erosie aanzienlijk wordt verminderd. Tussen de geleideas en het geleideframe is een niet-metalen smeerhuls aangebracht, waardoor het openen en sluiten van de klepschijf soepeler en flexibeler verloopt, vastlopen en vastlopen wordt geëlimineerd en de productstabiliteit en levensduur aanzienlijk worden verbeterd.

3. Compacte structuur en flexibele installatie

De geïntegreerde structuur van het product is compact en neemt weinig ruimte in beslag, waardoor de montage van pijpleidingen en het daaropvolgende onderhoud wordt vergemakkelijkt. De klepkern heeft een op-en-neergaande hefbewegingsstructuur, die standaard verticale installatie ondersteunt; Kleine en middelgrote diameter klepkernmodellen met dubbele geleiding kunnen horizontale installatie ondersteunen. Voor kleppen met grote diameter (DN200-DN300) wordt verticale installatie aanbevolen om eenzijdige slijtage van de geleidehuls als gevolg van het eigen gewicht van de klepschotel te voorkomen, waardoor een langdurige afdichtingsprestatie wordt gegarandeerd.

4. Breed aanpassingsvermogen en sterke veelzijdigheid

Over het algemeen geschikt voor watertoevoer- en afvoernetwerken in hoogbouw, gemeentelijke watervoorziening en pompuitlaten. Met eenvoudige structurele aanpassingen kan het worden gebruikt als zuigvoetklep, waarbij het zich aanpast aan verschillende pijpleidingomstandigheden en voldoet aan de unidirectionele vloeistofregelbehoeften van meerdere scenario's in civiele en industriële toepassingen.

Werkelijke technische toepassingscasus

In 2025 selecteerde een renovatieproject voor de watervoorziening en riolering van hoogbouw in Oost-China een partij FUXEON® DN150 stille terugslagkleppen, uniform geïnstalleerd bij de uitlaat van de gecentraliseerde watervoorzieningspompen van de gemeenschap. Vóór de upgrade genereerden de bestaande traditionele terugslagkleppen sterke waterslag- en pijpleidinggeluiden wanneer de waterpomp startte en stopte, wat de leefomgeving van de bewoners aantastte. Bovendien viel de apparatuur regelmatig uit, wat hoge onderhoudskosten met zich meebracht.

Na vervanging van de kleppen door FUXEON® stille terugslagkleppen, loste de stille sluitstructuur met korte slag van het product de waterslag- en geluidsproblemen volledig op. Het bedrijfsgeluid van de pijpleiding werd teruggebracht tot minder dan 55 decibel, waarmee werd voldaan aan de normen voor geluidsreductie in woningen. De structuur met zachte afdichting elimineert volledig schommelingen in de terugstroom en pijpleidingdruk. De apparatuur draait al meer dan 12 maanden stabiel zonder problemen met afdichtingen of vastlopen van kleppen. Het uitvalpercentage van de waterpompunit is met 90% verminderd, waardoor jaarlijks meer dan 30.000 yuan aan onderhoudskosten voor pijpleidingen wordt bespaard. Dit demonstreert volledig de stabiliteit, geluidsreductie en energiebesparende voordelen van FUXEON®-producten in scenario's voor residentiële watervoorziening.

Veelgestelde vragen

Vraag 1: Hoe moet ik de FUXEON® stille terugslagklep dagelijks onderhouden en onderhouden?

Om een ​​stabiele werking op lange termijn te garanderen, wordt aanbevolen om elke drie maanden antiroestolie aan te brengen op het stromingskanaal en het afdichtingsoppervlak van de klep om stof- en watervlekken te isoleren en roest en kalkaanslag te voorkomen. Ondertussen worden de klepschijf en de veerstructuur elk kwartaal geïnspecteerd om te controleren op problemen met slijtage, veroudering en vastlopen. Onzuiverheden in de pijpleiding worden regelmatig gereinigd om een ​​flexibele opening en sluiting van de klep en een betrouwbare afdichting te garanderen.

Vraag 2: In welke scenario's zijn horizontale en verticale klepinstallaties geschikt?

De optimale installatiemethode voor FUXEON® stille terugslagkleppen is verticale installatie, wat de beste operationele stabiliteit biedt. Klepkernproducten met dubbele geleiding en kleine diameter (DN40-DN150) zijn geschikt voor scenario's met beperkte verticale ruimte en ondersteunen horizontale installatie. Kleppen met een grote diameter (DN200-DN300) mogen niet horizontaal worden geïnstalleerd om slijtage van de geleidehuls door het eigen gewicht van de klepschotel te voorkomen, wat kan leiden tot falende afdichting en een kortere levensduur; verticale installatie is verplicht.

Vraag 3: Wat zijn de beperkingen van de bedrijfsomstandigheden van het product?

Dit product is alleen geschikt voor media op waterbasis, met een maximale bedrijfstemperatuur van 80℃. Het is geschikt voor conventionele watertoevoer en -afvoer, en industriële circulerende watersystemen, en ondersteunt nominale drukomstandigheden van 1,0 MPa en 1,6 MPa. De werkelijke leidingdruk mag de nominale parameters niet overschrijden. Het kan worden gebruikt in hulpsystemen voor tijdelijke overdruk van pijpleidingen, maar is niet geschikt voor zeer corrosieve media met hoge temperaturen, zoals olie, gas of chemische corrosie, om beschadiging van de rubberen afdichtingsstructuur te voorkomen.
