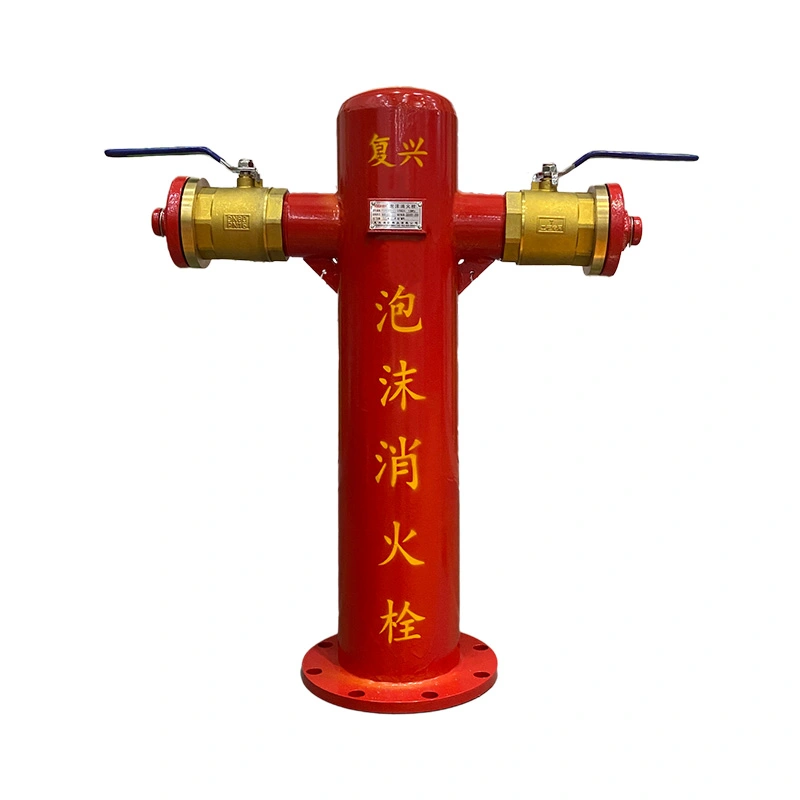

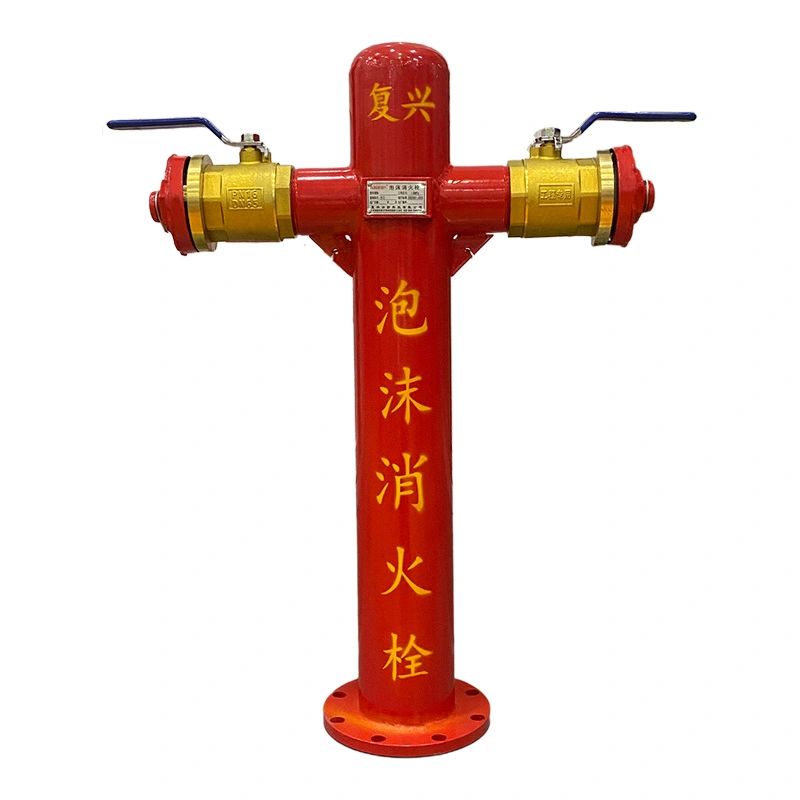

Schuim brandkraan

De schuimbrandkraan bestaat voornamelijk uit flenzen, een cilinder, kogelkranen en brandpijpdraden. FUXEON® verbetert de traditionele structuur door een lagere klepplaat te gebruiken voor afdichting. De druk van het medium kan bijdragen aan de afdichtingskracht, waardoor de afdichtingsprestaties tijdens bedrijf onder druk behouden blijven.

Outlet-ontwerp

Dubbele afvoerpoorten

De FUXEON®-schuimbrandkraan heeft twee DN65- of DN80-afvoerpoorten, waarbij elke uitlaat wordt geregeld door een individuele koperen kogelkraan. De uitlaten kunnen worden aangesloten op compatibele brandbestrijdingsslangen en stroomafwaartse schuimafvoerapparatuur.

Wanneer slechts één uitlaat nodig is, kan de kogelkraan op de ongebruikte uitlaat worden gesloten. Dit voorkomt lekkage van schuimoplossing en helpt bij het handhaven van de vereiste stroom en druk bij de bedrijfsuitlaat.

Afdichtende structuur

De onderste klepplaat zorgt voor de belangrijkste afdichtingsfunctie in de brandkraan. De gemiddelde druk draagt ​​bij aan de afdichtingskracht en biedt een eenvoudige structuur voor de levering van schuimoplossingen onder druk.

Technische gegevens

Belangrijkste specificaties

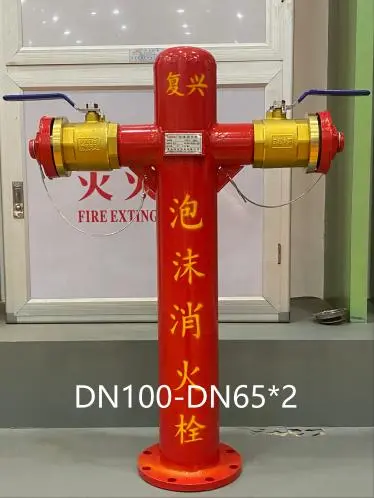

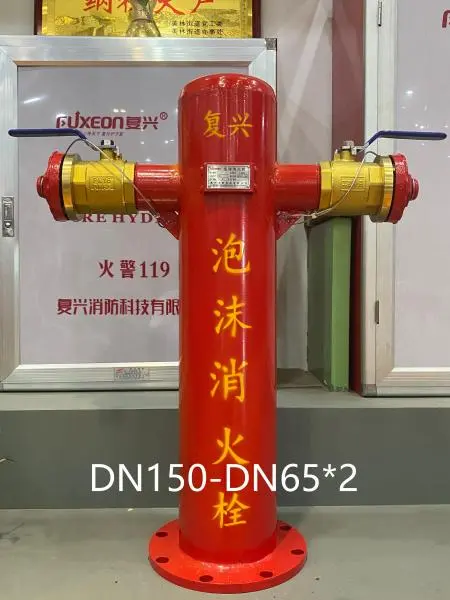

De beschikbare configuraties omvatten DN100- en DN150-inlaataansluitingen met DN65- of DN80-afvoeruitlaten. Het juiste model moet worden geselecteerd op basis van de diameter van de pijpleiding, de aangesloten brandbestrijdingsapparatuur, het vereiste debiet en het systeemontwerp.

Apparatuuraansluiting

Slang- en schuimapparatuur

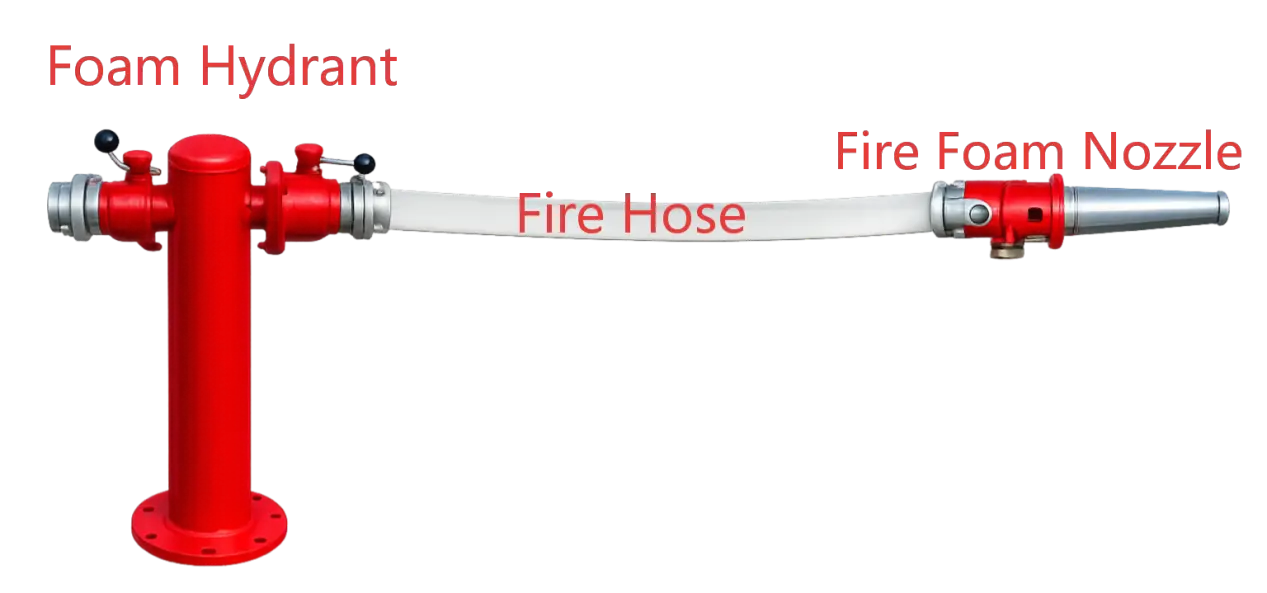

De brandkraan heeft twee DN65- of DN80-uitlaten voor het aansluiten van compatibele brandslangen. Afhankelijk van het systeemontwerp kan een slang worden aangesloten op een schuimpistool voor handmatige schuimafvoer, of via een geschikte slang- of leidingconstructie op een schuimmonitor.

De aansluitgrootte en koppeling moeten overeenkomen met het geselecteerde schuimpistool, schuimmonitor, slang en werkdruk. Wanneer slechts één uitlaat wordt gebruikt, kan de tweede kogelkraan worden gesloten om lekkage van schuimoplossing te voorkomen en de vereiste stroom en druk bij de bedrijfsuitlaat te behouden.

Materiaal en identificatie

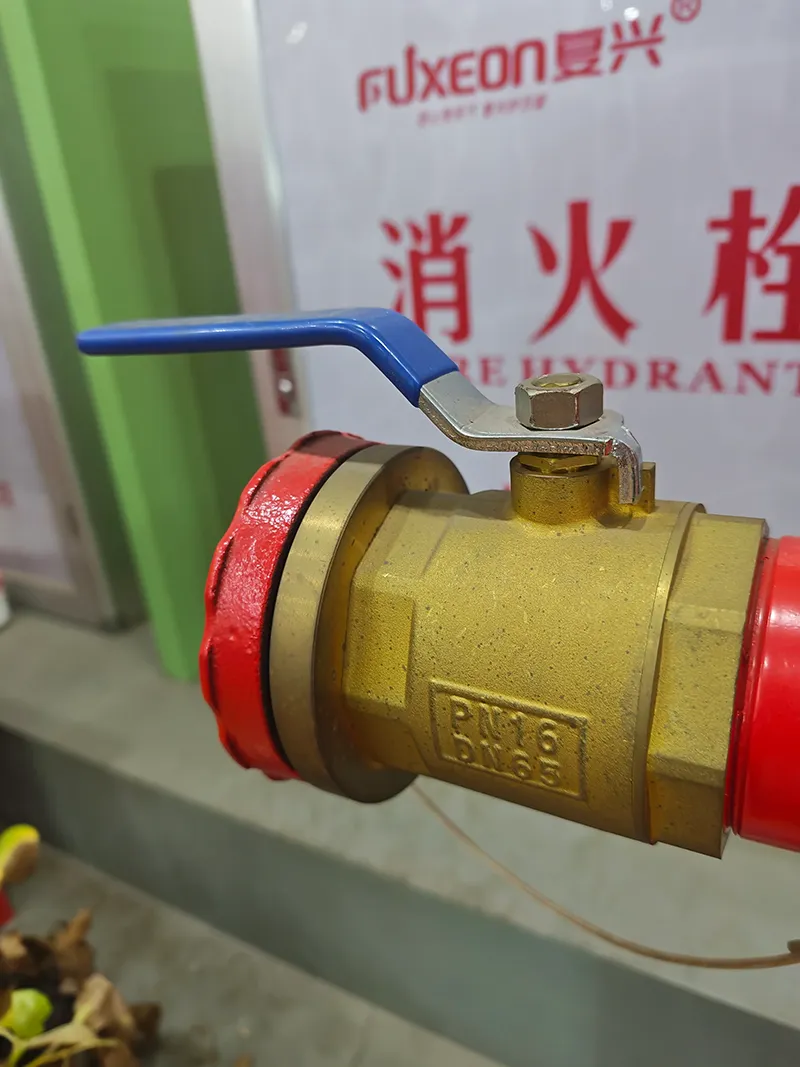

Messing kogelkraan

FUXEON® maakt gebruik van messing kogelkranen voor de bediening van de slangaansluiting. Messing biedt corrosieweerstand en mechanische sterkte voor de werkomgeving en maakt het mogelijk dat elke afvoerpoort onafhankelijk kan worden bediend.

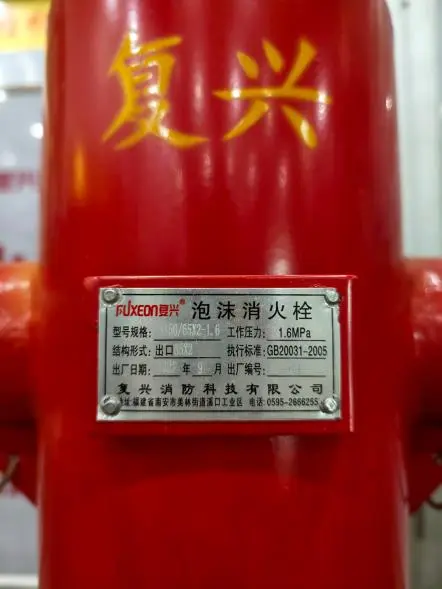

Productlabel

Elke door FUXEON® geproduceerde brandkraan heeft een speciaal productidentificatielabel met productie-informatie. Met het label kunnen gebruikers de productiedatum en toepasselijke productnormen identificeren, wat de traceerbaarheid tijdens installatie en onderhoud ondersteunt.

Installatie

Pijpleidingregeling

In een schuimsysteem moeten vaste schuimopslagtanks worden gebruikt volgens het systeemontwerp. Schuimbrandkranen moeten gelijkmatig langs de buitenrand van de brandpreventiedijk worden geplaatst, waarbij de afstand tussen schuimbrandkranen niet groter is dan 60 meter, afhankelijk van de gestelde installatie-eisen.

Bij de uiteindelijke indeling moet rekening worden gehouden met het beschermde gebied, de opstelling van de schuimpijpleidingen, de toegang tot de slangen, de vereisten voor brandbestrijding en de toepasselijke brandbeveiligingsvoorschriften.

Werkwijze

Tijdens de brandbestrijding wordt de slang aangesloten op de benodigde afvoerpoort en wordt de bijbehorende messing kogelkraan geopend om het schuimmengsel te laten ontsnappen.

Als er slechts één uitlaat nodig is, moet de klep op de andere uitlaat gesloten blijven. Dit helpt onnodige afvoer van schuimoplossing te voorkomen en handhaaft de beschikbare stroom door de bedrijfsuitlaat.

Toepassingen

Industriële brandbeveiliging

De brandkraan is ontworpen voor op schuim gebaseerde brandblussystemen waarbij schuimoplossing moet worden geleverd vanuit een vaste pijpleiding naar slangaangesloten of vaste afvoerapparatuur.

Typische toepassingen zijn onder meer petrochemische bedrijven, olieraffinaderijen, olieopslagfaciliteiten, vliegtuighangars en andere industriële gebieden waar brandbeveiliging van brandbare vloeistoffen schuimblussystemen vereist.

Kwaliteitscontrole

Producttesten

FUXEON®-producten worden vóór levering getest om hun kwaliteit en werkingsprestaties te verifiëren. De brandkraan is voorzien van gedefinieerde inlaat- en uitlaatconfiguraties en een speciaal identificatielabel om de productselectie en traceerbaarheid te ondersteunen.

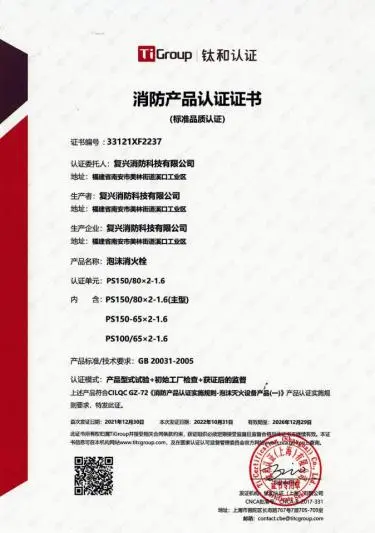

De producten zijn voorzien van certificaten die zijn uitgegeven door het externe testinstituut van TI Group, dat ondersteunende documentatie biedt voor de verificatie van de productkwaliteit.

Beheersystemen

FUXEON® werkt onder gecertificeerde managementsystemen, waaronder GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 en GB/T 27922-2011.

Selectiegids

Verbindingsgrootte

De inlaatgrootte moet overeenkomen met de schuimmengselpijpleiding, terwijl de uitlaatgrootte moet overeenkomen met de aangesloten brandslang of schuimafvoerapparatuur. FUXEON® biedt DN100- en DN150-inlaatconfiguraties met DN65- of DN80-uitlaatopties.

Uitlaatbediening

De twee uitgangen maken verschillende brandbestrijdingsconfiguraties mogelijk. Beide kunnen worden gebruikt wanneer gelijktijdige afvoer vereist is door het systeemontwerp, terwijl één uitlaat gesloten kan blijven wanneer slechts een enkele slang of afvoerinrichting wordt bediend.

Veelgestelde vragen

Wat is de belangrijkste functie ervan?

De schuimbrandkraan wordt geïnstalleerd op de schuimmengselpijpleiding en biedt schuimoplossing aan aangesloten brandbestrijdingsapparatuur zoals slangen, schuimpistolen of schuimmonitors.

Op welke apparatuur kan het worden aangesloten?

De stopcontacten kunnen worden aangesloten op compatibele brandbestrijdingsslangen. Deze slangen kunnen vervolgens worden aangesloten op een schuimpistool voor handmatige bediening of op een schuimmonitor via een geschikt aansluitsamenstel.

Kan slechts één stopcontact worden gebruikt?

Ja. Wanneer slechts één uitlaat nodig is, kan de kogelkraan van de ongebruikte uitlaat worden gesloten om lekkage van schuimoplossing te voorkomen en de vereiste stroom en druk te helpen behouden.

Wat is de nominale druk?

De vermelde modellen PS100-65×2, PS150-65×2 en PS150-80×2 hebben een nominale druk van 1,6 MPa.

Wat zijn de beschikbare inlaatmaten?

De vermelde modellen maken gebruik van DN100- of DN150-inlaataansluitingen, met DN65 of DN80 dubbele afvoeruitlaten.

Wat is de maximale hydrantafstand?

Volgens de gestelde installatievereiste moeten schuimbrandkranen gelijkmatig langs de buitenrand van de brandpreventiedijk worden geplaatst en mag de afstand niet groter zijn dan 60 meter. De uiteindelijke regeling moet de toepasselijke projectontwerp- en brandbeveiligingsvoorschriften volgen.

Is het product traceerbaar?

Ja. FUXEON®-producten worden geleverd met speciale identificatielabels met productie-informatie, inclusief de productiedatum en toepasselijke normen.
