De nieuwe norm GB15090-2026 voor "Brandslanghaspel"

1. Uiterlijk Kwaliteit

(1) Het oppervlak van de handleidingbrandslanghaspel moet worden behandeld voor corrosiebestendigheid. De verflaag moet egaal zijn en er mogen geen krassen aanwezig zijn. De lasnaden moeten glad en uniform zijn, stevig gelast, oneffenheden, enz.

2. Structurele vereisten

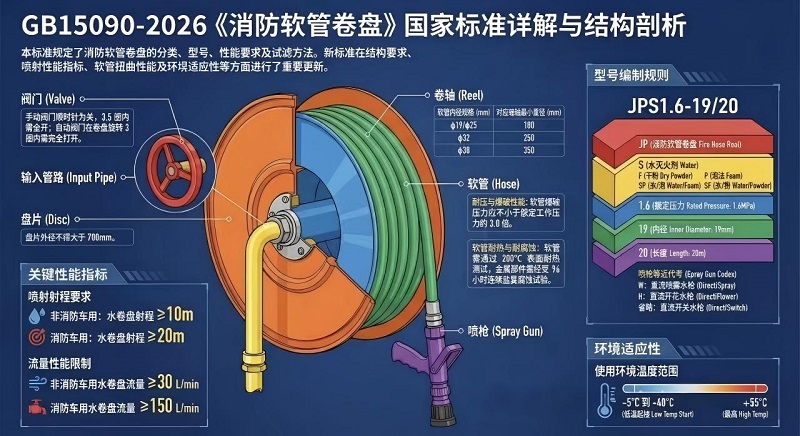

(1) Brandslanghaspels van het zwenkbare type moeten uit twee schijven bestaan, met een schijfdiameter van niet meer dan 700 mm. 3/4"brandslanghaspel met een binnendiameter van ϕ19，1" brandslanghaspel met een binnendiameter van ϕ25, en de spoeldiameter mag niet minder zijn dan 180 mm. Voor slangleidingen met een binnendiameter van ϕ32 mag de spoeldiameter niet minder zijn dan 250 mm. Voor slangleidingen met een binnendiameter van ϕ38 mag de spoeldiameter niet minder zijn dan 350 mm.

(2) Kogelkranen moeten voldoen aan de bepalingen van GB/T13927. De openings- en sluitrichtingen van de koperen kogelkraan moeten duidelijk worden gemarkeerd. Met de klok mee is gesloten. Als er een schuifafsluiter of afsluiter wordt gebruikt, moet deze binnen drie en een halve slag van het handwiel volledig worden geopend. Bij gebruik van een automatische inlaatklep moeten de openings- en sluitrichtingen duidelijk gemarkeerd zijn. De automatische inlaatklep moet volledig worden geopend binnen drie slagen van de handmatige zwenkbare brandslanghaspel.

(3) De verbinding tussen de slangleiding en de haspel moet ervoor zorgen dat de leiding nabij de aansluiting niet plat wordt wanneer deze wordt opgewikkeld.

3. Er mag geen lekkage zijn bij enig onderdeel van de slanghaspel of enige verbinding, en de slang en haspel mogen geen significante vervorming vertonen.

4. Het startkoppel voor het draaien van de PVC-slanghaspel mag niet groter zijn dan 20 N·m.

5. Het koperen spuitmondstuk moet een schakelaar hebben; de schakelfunctie "aan" en "uit" moet met één enkele handeling worden voltooid.

6. Het oppervlak van de slang moet glad zijn, zonder schade, krassen of lokale uitstulpingen. De bedrukking moet duidelijk en volledig zijn, inclusief de werkdruk van de brandslanghaspel, de binnendiameter en de naam of het handelsmerk van de fabrikant.

7. De juiste gebruiksmethode en periodieke inspectie-eisen moeten duidelijk in tekst en afbeeldingen op een zichtbare plaats worden aangegeven.


8. Installatievereisten

a) Als een slanghaspel van een ander merk dan een brandweerwagen in een brandkraankast wordt geplaatst, moet er voldoende ruimte zijn zodat de slang na de brand vrij in elke richting kan worden uitgetrokken.brandslanghaspelkast wordt geopend. Slanghaspelkast met dubbele deur die in vochtige omgevingen wordt gebruikt, moet vochtbestendige en ventilatiemaatregelen hebben.

b) Als er een schuifafsluiter wordt gebruikt in een roestvrijstalen slanghaspelkast, moet er voldoende ruimte rond het handwiel worden gelaten om opening te garanderen.
