Waarom staande sprinklers belangrijk blijven in betrouwbare brandbeveiligingssystemen

Automatische sprinklersystemen zijn ontworpen rond een eenvoudig principe: een zich ontwikkelende brand detecteren door middel van hitte en zo vroeg mogelijk water afvoeren naar het beschermde gebied. Hoewel de sprinklerkop een relatief klein onderdeel is, kunnen de installatierichting, thermische respons, ontladingskarakteristieken, aansluitgrootte en certificering rechtstreeks van invloed zijn op de prestaties van het algehele brandbeveiligingssysteem.

Van de verschillende sprinklerconfiguraties die beschikbaar zijn voor commerciële, industriële en opslagfaciliteiten, blijven rechtopstaande sprinklers een belangrijke keuze wanneer de leidingopstelling, de plafondstructuur en de installatieomgeving vereisen dat de sprinkler boven de pijp wordt geplaatst met de deflector naar boven gericht. NFPA 13 definieert een rechtopstaande sprinkler volgens deze opwaartse uitblaasopstelling en geeft specifieke eisen voor de selectie, positionering en afstand van standaard rechtopstaande spraysproeiers.

Voor aannemers, brandbeveiligingsdistributeurs, systeemontwerpers en kopers van bouwapparatuur zou het selecteren van een staande sprinkler daarom meer moeten inhouden dan het controleren van de aansluitschroefdraad en de prijs. Reactiekarakteristieken, K-factor, temperatuurbestendigheid, materiaal, afwerking, goedkeuringseisen, installatievoorwaarden en compatibiliteit met het complete sprinklersysteem verdienen allemaal aandacht.

Wat maakt een staande sprinkler anders?

Ontworpen voor opwaartse installatie

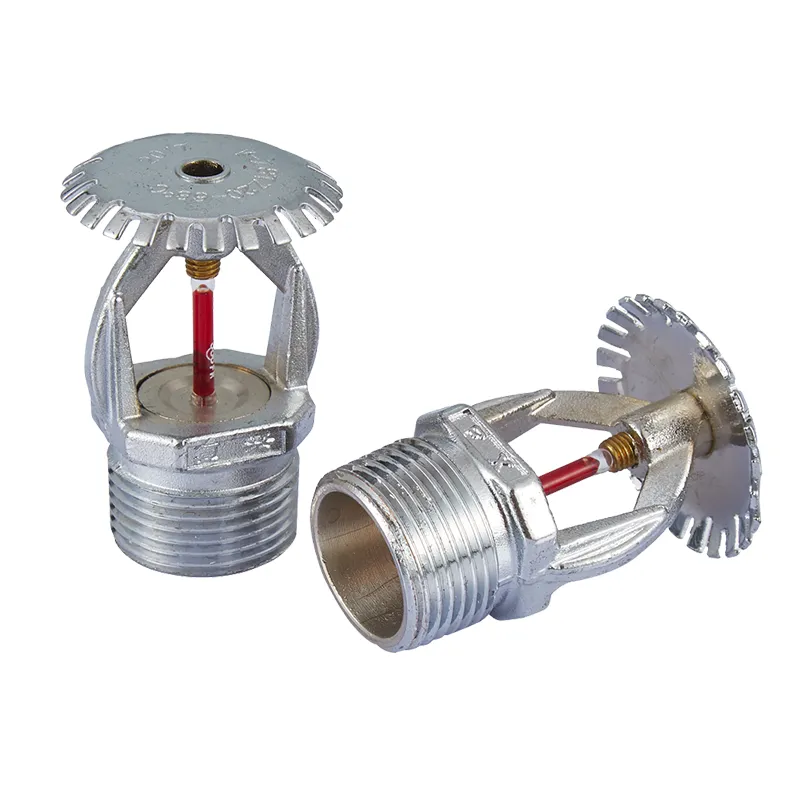

Een rechtopstaande sprinkler is ontworpen om zo te worden geïnstalleerd dat water naar boven wordt afgevoerd tegen de deflector voordat het over het beschermde gebied wordt verspreid. Deze configuratie verschilt van hangende sprinklers, die onder de leidingen worden geïnstalleerd met de deflector eronder.

De installatierichting beïnvloedt de manier waarop de sprinkler interageert met het omringende plafond, de dakconstructie, het leidingwerk en andere bouwcomponenten. Bijgevolg moet het sprinklertype worden geselecteerd als onderdeel van het totale hydraulische en lay-outontwerp en niet worden behandeld als een uitwisselbaar onderdeel.

Installatieomstandigheden beïnvloeden de keuze van de sprinkler

Staande sprinklers kunnen met name nuttig zijn in gebieden waar blootliggende leidingen de voorkeur hebben of waar de gebouwconfiguratie een naar boven gerichte sprinkler praktisch maakt. Industriële faciliteiten, magazijnen, nutsruimtes, parkeergarages en andere omgevingen met blootliggende leidingen kunnen dit type configuratie vereisen, afhankelijk van het systeemontwerp.

NFPA 13 bevat afzonderlijke installatievereisten voor standaard hangende, rechtopstaande en zijwandsproeisprinklers, inclusief regels met betrekking tot positionering, afstand, beschermingsgebied en obstakels.

Kernparameters die kopers moeten evalueren

De exacte parameters moeten altijd worden overgenomen uit de technische documentatie en goedkeuringslijst van het geselecteerde sprinklermodel. Bij commerciële brandbeveiligingsprojecten moeten kopers vermijden om aan te nemen dat twee sprinklers met een vergelijkbaar uiterlijk identieke hydraulische of thermische eigenschappen hebben.

Waarom K-factor belangrijk is bij de selectie van sprinklers

Flow en druk zijn met elkaar verbonden

De K-factor is een belangrijke hydraulische parameter omdat de sprinklerafvoer gerelateerd is aan de K-factor en de werkdruk. Een hogere K-factor kan een grotere waterstroom bij een bepaalde druk mogelijk maken, maar dit betekent niet dat een hogere K-factor sprinkler automatisch beter is voor elke toepassing.

De K-factor van de sprinkler moet worden geselecteerd op basis van de hydraulische berekening, gevarenclassificatie, vereiste ontwerpdichtheid, beschikbare watervoorziening en andere systeemparameters.

Systeemontwerp gaat vóór productselectie

Om deze reden moeten projectingenieurs eerst de vereiste waterafvoerkarakteristieken bepalen en vervolgens een sprinkler selecteren met een compatibele K-factor en vermelding. Deze aanpak helpt situaties te voorkomen waarin een sprinkler fysiek compatibel is met de leidingen, maar hydraulisch niet geschikt is voor het project.

Thermische respons bepaalt wanneer de sprinkler wordt geactiveerd

Warmtegevoelige elementen

In tegenstelling tot handmatig bediende brandapparatuur is een automatische sprinkler ontworpen om te reageren wanneer het warmtegevoelige element de gespecificeerde bedrijfstemperatuur bereikt. Het thermische element kan een glazen bol of een ander vermeld mechanisme gebruiken, afhankelijk van het sprinklerontwerp.

FUXEON® stelt dat zijn sprinklerproducten gebruik maken van thermisch gevoelige glasbollen en zijn ontworpen om automatisch te activeren wanneer de vooraf ingestelde temperatuur wordt bereikt. Het bedrijf noemt ook Duitse JOB-glaslampen als onderdeel van het sprinklerassortiment.

Temperatuurclassificatie moet overeenkomen met de omgeving

De temperatuurclassificatie moet worden geselecteerd op basis van de omgevingsomstandigheden rond de sprinkler. Als een sprinkler wordt geïnstalleerd in de buurt van warmteproducerende apparatuur, verwarmingstoestellen, verlichtingsarmaturen of andere bronnen met hoge temperaturen, moet de ontwerper met deze omstandigheden rekening houden bij het selecteren van de juiste temperatuurclassificatie.

Als u een temperatuurclassificatie kiest simpelweg omdat deze vaak wordt gebruikt, kan dit leiden tot een ongeschikte installatie. De juiste classificatie moet gebaseerd zijn op de werkelijke omgeving en de toepasselijke brandbeveiligingsnorm.

Waarom obstakelbeheersing belangrijk is voor staande sprinklers

Waterdistributie vereist voldoende vrije ruimte

Een sprinkler kan het beoogde verspreidingspatroon niet leveren als balken, pijpen, kanalen, constructiedelen, opslagrekken of andere obstakels de afvoer aanzienlijk belemmeren.

NFPA 13 bevat specifieke eisen voor het positioneren van standaard staande en hangende sproeisproeiers ten opzichte van obstakels. De toepasselijke afstand is afhankelijk van de afmetingen en locatie van de obstructie en de sprinkleropstelling.

Magazijnindelingen vereisen bijzondere aandacht

Opslagfaciliteiten kunnen complexere obstakelomstandigheden opleveren, omdat rekken, opgeslagen goederen, dakconstructies, verlichtingssystemen en mechanische voorzieningen allemaal de plaatsing van de sprinkler kunnen beïnvloeden.

Voor dergelijke toepassingen moet de sprinklerindeling samen met de opslagregeling en de gevarenclassificatie worden ontwikkeld. De sprinkler zelf kan een ongeschikte systeemindeling niet compenseren.

Toepassingen waarbij staande sprinklers kunnen worden overwogen

Magazijnen en opslagfaciliteiten

Magazijnen maken vaak gebruik van zichtbare sprinklerleidingen, waardoor rechtopstaande configuraties een praktische optie zijn in geschikte systeemontwerpen. Bij de keuze van de sprinklers moet echter rekening worden gehouden met de opslaghoogte, de productclassificatie, de opstelling van de stellingen, de plafondconstructie en de hydraulische vereisten.

Industriële gebouwen

Productiefabrieken en industriële gebouwen kunnen grote open ruimtes, blootliggende leidingen, machines, brandbare materialen en variërende plafondconfiguraties bevatten. Staande sprinklers kunnen worden ingebouwd in geschikte automatische sprinklersystemen waar aan de vermelde toepassings- en installatievereisten wordt voldaan.

Commerciële en nutsgebieden

Commerciële gebouwen, mechanische ruimtes, serviceruimtes, parkeerfaciliteiten en andere locaties met blootliggende leidingen kunnen ook rechtopstaande sprinklerconfiguraties gebruiken, afhankelijk van het toepasselijke brandbeveiligingsontwerp.

De uiteindelijke toepassing moet altijd worden bepaald door de brandbeveiligingsingenieur en de toepasselijke lokale vereisten, en niet alleen door de oriëntatie van de sprinkler.

Materiaal en oppervlakteafwerking beïnvloeden de betrouwbaarheid op lange termijn

Messing constructie

Messing wordt vaak gebruikt voor sprinklerlichamen omdat het een combinatie biedt van mechanische sterkte, bewerkbaarheid en corrosieweerstand die geschikt is voor veel brandbeveiliging binnenshuis.

FUXEON® beschrijft zijn sprinklerreeks als vervaardigd uit messing en stelt dat verchroomde afwerkingen beschikbaar zijn voor corrosiebestendigheid en een lange levensduur.

Er moet rekening worden gehouden met omgevingsomstandigheden

Sprinklers die in vochtige, corrosieve, stoffige of chemisch agressieve omgevingen worden geïnstalleerd, vereisen mogelijk een geschikte afwerking of een gespecialiseerde sprinklerconstructie. Kopers moeten de leverancier daarom informatie verstrekken over de installatieomgeving voordat ze de definitieve configuratie kiezen.

Een standaard sprinkler ontworpen voor een normaal binnenmilieu mag niet automatisch als geschikt worden beschouwd voor elke industriële of buitentoepassing.

Certificering is een belangrijk inkoopoverweging

Waarom goedkeuringen belangrijk zijn

Brandbeveiligingscomponenten zijn veiligheidskritische producten. Veel commerciële projecten vereisen dat sprinklers specifieke goedkeuringen of certificeringen hebben voordat ze kunnen worden geaccepteerd door de projecteigenaar, adviseur, verzekeraar of bevoegde autoriteit.

FUXEON® identificeert UL en FM als een van de certificeringen die beschikbaar zijn in het assortiment brandsprinklerproducten, naast andere bedrijfs- en productcertificeringen, waaronder CCCF, ISO 9001, CE, EAC en LPCB. De exacte goedkeuring moet worden geverifieerd voor het specifieke sprinklermodel dat wordt aangeschaft.

Beschouw certificeringen niet als uitwisselbaar

Voor internationale aanbestedingen is het belangrijk om het exacte modelnummer, het goedkeuringsbereik, de nominale K-factor, de temperatuurclassificatie, de oriëntatie en de toepasselijke lijst te bevestigen. Een certificering van één sprinklermodel betekent niet noodzakelijkerwijs dat elk model in het productassortiment van de fabrikant dezelfde goedkeuring heeft.

Wat kopers moeten bevestigen voordat ze een bestelling plaatsen

Geef de volledige aanvraaginformatie op

Bij het aanvragen van een offerte moeten professionele kopers de beoogde toepassing, het gebouwtype, de gevarenclassificatie, indien beschikbaar, de vereisten voor leidingaansluitingen, de K-factorvereiste, de temperatuurclassificatie, de vereiste certificering, de hoeveelheid en de markt van bestemming opgeven.

Met deze informatie kan de leverancier een model aanbevelen op basis van daadwerkelijke projectvereisten, in plaats van simpelweg een generieke productnaam te matchen.

Bevestig technische documenten vóór verzending

Voor grote projecten moeten kopers de relevante datasheet, installatie-instructies, goedkeuringsinformatie, maattekeningen en productidentificatie opvragen voordat ze de aanschaf afronden.

Documentatie is vooral belangrijk wanneer de sprinkler wordt voorgelegd aan een adviseur, brandweer, verzekeraar of projectgoedkeuringsproces.

Bescherm sprinklers tijdens opslag en installatie

Sprinklerkoppen moeten worden beschermd tegen mechanische schade tijdens transport, opslag en installatie. Het warmtegevoelige element is een cruciaal onderdeel, dus onjuiste behandeling kan de prestaties van de sprinkler mogelijk beïnvloeden.

Bij de installatie moeten de instructies van de fabrikant en de toepasselijke brandbeveiligingsnorm worden gevolgd. NFPA 13 vereist specifiek dat standaard rechtopstaande en hangende sprinklers worden geselecteerd, geplaatst en op afstand geplaatst in overeenstemming met de toepasselijke installatievereisten.

FUXEON®'s benadering van de productie van brandsproeiers

FUXEON®is een fabrikant van brandbeveiligingsapparatuur gevestigd in Nan'an, Fujian, China. Het bedrijf stelt dat het productiebases exploiteert die meer dan 20.000 vierkante meter beslaan en brandbeveiligingsproducten produceert, waaronder alarmkleppen, sprinklers, brandkranen, brandslangen en slanghaspels.

Het sprinklerproductassortiment omvat staande, hangende, zijwand- en verborgen configuraties, met verschillende stroomsnelheidsopties bedoeld voor verschillende installatievereisten. FUXEON® stelt ook dat afgewerkte sprinklerproducten een druktest ondergaan voordat ze de fabriek verlaten.

Voor internationale distributeurs en brandbeveiligingsaannemers kan dit bredere productportfolio nuttig zijn omdat sprinklersystemen binnen hetzelfde project vaak meerdere typen componenten vereisen. Elk sprinklermodel moet echter nog steeds worden beoordeeld aan de hand van de specifieke projectontwerp- en goedkeuringsvereisten.

Betrouwbare brandbeveiliging begint met de juiste systeemafstemming

Een rechtopstaande sprinkler is een klein onderdeel, maar de prestaties ervan zijn nauw verbonden met het hydraulisch ontwerp, de installatieoriëntatie, de thermische respons, de afstand, de beheersing van obstakels en de certificering. Het kiezen van een sprinkler uitsluitend op basis van afmetingen of aanschafprijs kan onnodige risico's met zich meebrengen tijdens de goedkeuring en installatie van het systeem.

Voor professionele kopers is het een betere inkoopaanpak om te beginnen met de beschermingsvereiste en vervolgens de K-factor, temperatuurclassificatie, responstype, aansluiting, materiaal, afwerking en certificering van de sprinkler aan het systeem te koppelen.

Met een reeks sprinklerconfiguraties, internationale certificeringen, messingconstructieopties en fabrieksdruktesten,FUXEON®biedt rechtopstaande sprinkleroplossingen voor aannemers, distributeurs en brandbeveiligingsprojecten die op zoek zijn naar betrouwbare componenten voor automatische sprinklersystemen. Het uiteindelijke model moet altijd worden geselecteerd en geïnstalleerd in overeenstemming met de toepasselijke brandveiligheidsnorm, het goedgekeurde ontwerp en de technische documentatie van de fabrikant.
