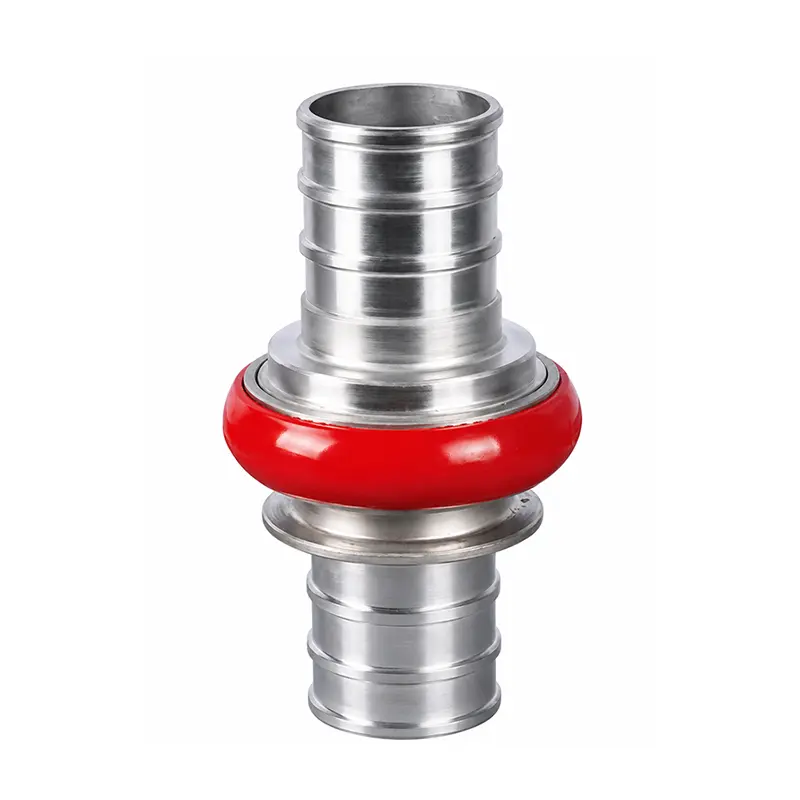

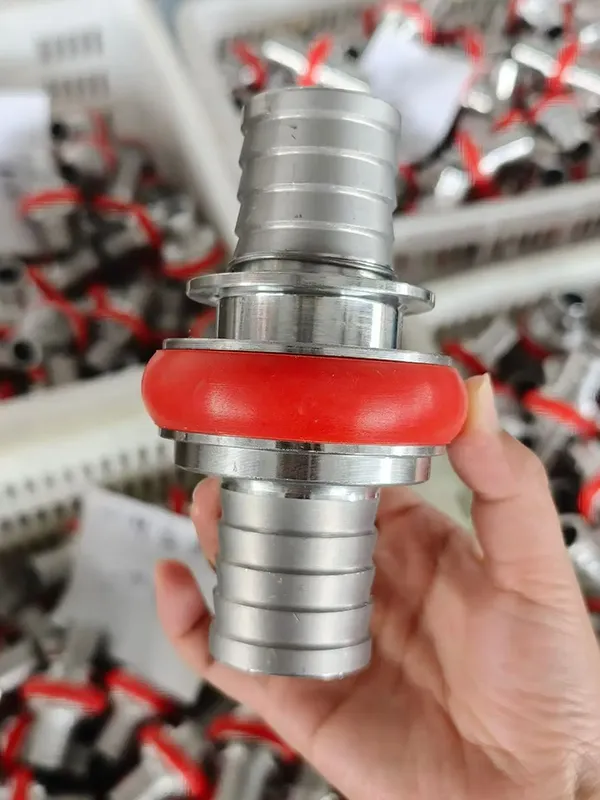

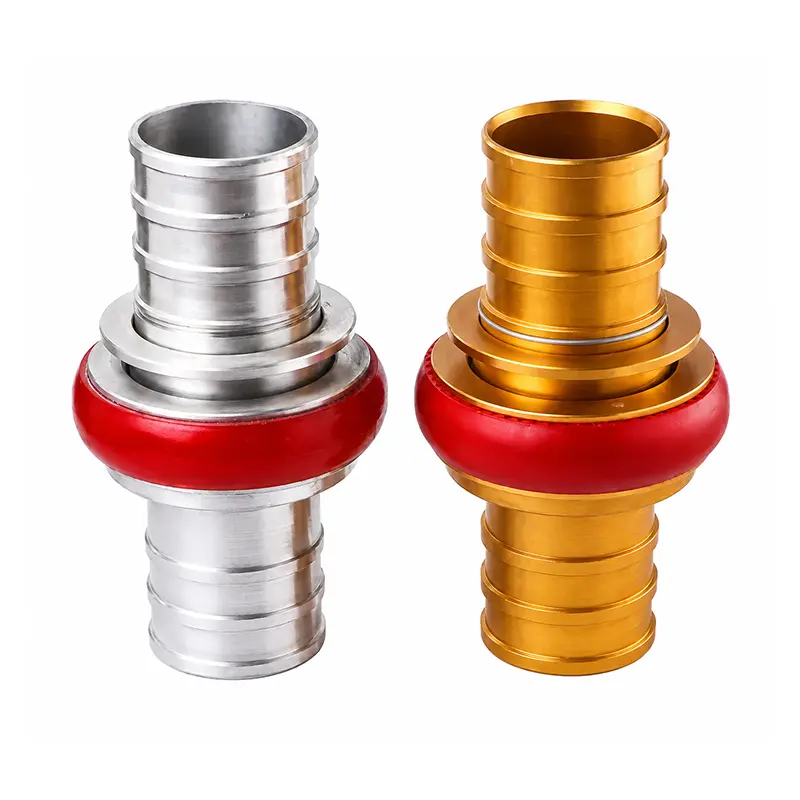

De FUXEON® JIS Machino-koppeling is een snelkoppelingscomponent die is ontworpen voor het aansluiten van brandslangen, brandweerwagens, landingskleppen, brandkranen en sproeiers. Het maakt gebruik van een interne schuif- en sleufvergrendelingsstructuur om een snelle verbinding te bieden zonder de meerdere rotaties die vereist zijn bij conventionele interfaces met schroefdraad.
DeJIS Machino-koppelingwordt doorgaans geleverd in de maten DN40, DN50 en DN65, waarbij extra maten beschikbaar zijn afhankelijk van de projectvereisten. Dankzij de push-type aansluiting kunnen operators verbinding maken en loskoppelenbrandslangensnel, wat vooral handig is tijdens brandbestrijdingsoperaties waarbij de verbindingstijd van cruciaal belang is.
FUXEON®-producten worden vervaardigd onder gecertificeerde managementsystemen, waaronder GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 en GB/T 27922-2011.Bekijk onze certificeringen.
Verbindingsstructuur en mechanisme
De machino-brandslangkoppeling maakt gebruik van een nauwkeurige interne veer om een schuif in de passende sleuf te duwen nadat de mannelijke en vrouwelijke componenten zijn verbonden. Deze mechanische vergrendelingsstructuur beveiligt de verbinding tijdens bedrijf, terwijl een hoogwaardige rubberen afdichtring zorgt voor een lekvrije afdichting tussen de aangesloten componenten.
1
Steek het mannelijke uiteinde in
De operator steekt het mannelijke uiteinde in de bijpassende vrouwelijke aansluiting (zoals eenbrandkraanofvuur mondstuk) totdat het vergrendelingsmechanisme veilig vastklikt.
2
Automatische vergrendeling en afdichting
De interne veerbelaste schuif vergrendelt in de sleuf. De meertraps antislipstructuur zorgt voor een goede grip en de rubberen ring zorgt voor een goede afdichting.
3
Snel loskoppelen
Om de verbinding te verbreken, drukt u eenvoudigweg op het ringmechanisme aan de mannelijke kant om de interne schuifregelaar in te trekken. De verbinding wordt onmiddellijk losgemaakt zonder dat er een schroefdraadinterface hoeft te worden gedraaid.
Technische gegevens
Parameter
Specificatie
Standaard
JIS B9911
Maat
1 1/2", 2", 2,5", 3"; andere maten op aanvraag leverbaar
Gemeenschappelijke nominale maten
DN40, DN50, DN65
Werkdruk
16 bar
Werkend medium
Water, schuimmengsel
Materiaal
Messing, aluminium, roestvrij staal
Afdichtingsring
Rubber
Gietmethode
Spuitgieten, zwaartekrachtgieten, smeden
Oppervlaktebehandeling
Trilslijpen, anodiseren
Verbindingstype
Snelle push-type verbinding
Gids voor materiaalkeuze

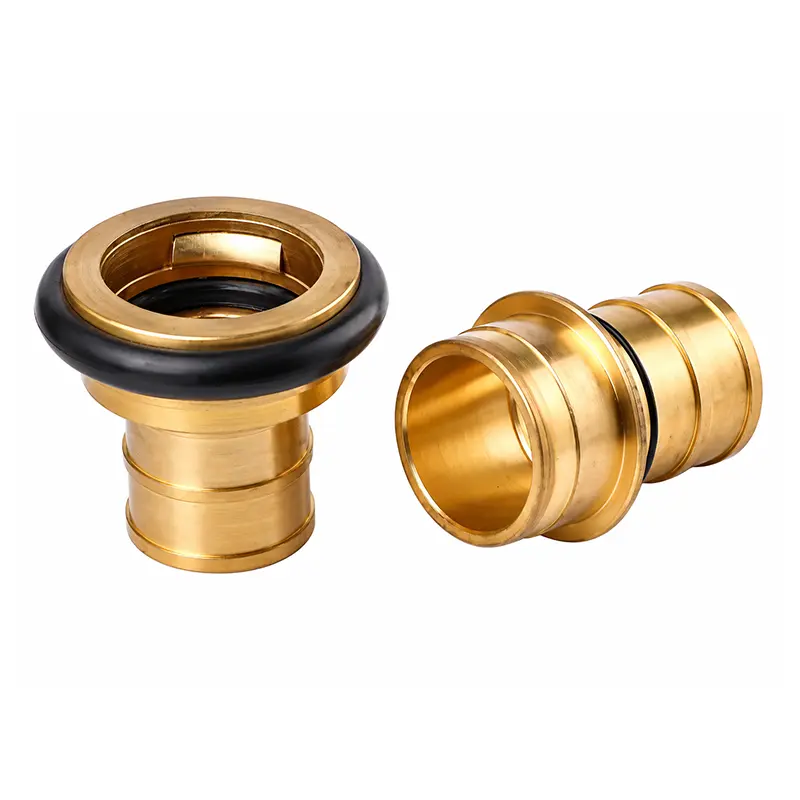

FUXEON® JIS Machino-koppeling is verkrijgbaar in messing, aluminium en roestvrij staal. De materiaalkeuze heeft invloed op het gewicht van de connector, de mechanische sterkte, de corrosieweerstand, de serviceomgeving en de aanschafkosten.
Messing
Typische dichtheid~8,4–8,7 g/cm³
Treksterkte~300–550 MPa
GewichtZwaar
Corrosie Res.Goed
KostenGemiddeld-hoog
SollicitatieAlgemene brandbestrijding
Aluminiumlegering
Typische dichtheid~2,7–2,8 g/cm³
Treksterkte~150–310 MPa
GewichtLichtgewicht
Corrosie Res.Goed
KostenMedium
SollicitatieDraagbare apparatuur
Roestvrij staal
Typische dichtheid~7,9–8,0 g/cm³
Treksterkte~500–600 MPa
GewichtZwaar
Corrosie Res.Uitstekend
KostenHoog
SollicitatieCorrosieve omgevingen
Productie- en kwaliteitsverificatie

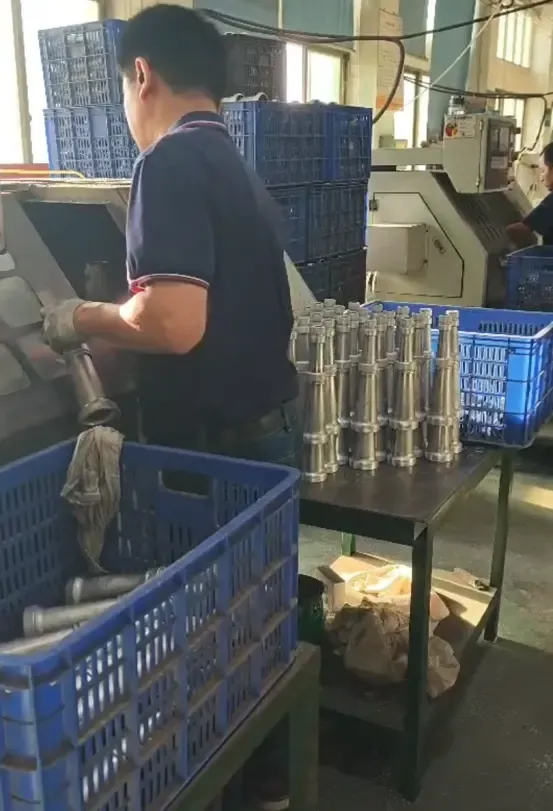

FUXEON® exploiteert een eigen fabriek voor brandslangconnectoren, waardoor productieschema's kunnen worden aangepast aan de ordervereisten zonder afhankelijk te zijn van agenten of distributeurs. Het productieproces ondersteunt spuitgieten, zwaartekrachtgieten en smeden, waardoor verschillende materialen, maten en structurele configuraties kunnen worden geproduceerd volgens de toepassingsvereisten.

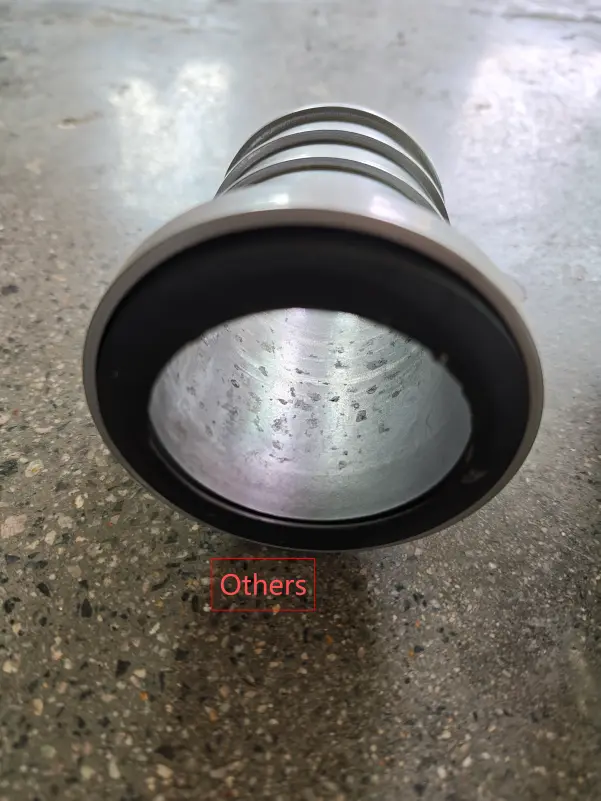

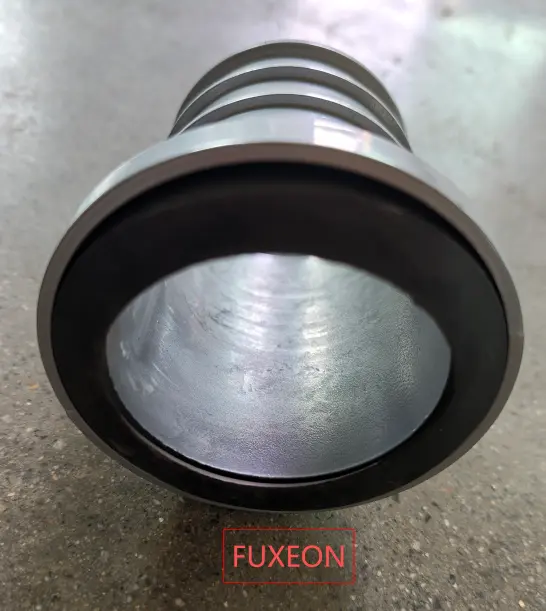

De binnenwanden van FUXEON® brandslangconnectoren zijn verwerkt om een glad binnenoppervlak te bieden. Een goede oppervlakteafwerking helpt ruwe plekken te verminderen die verontreinigingen kunnen vasthouden of plaatselijke corrosiepunten kunnen veroorzaken. Voor projecten op maat ondersteunt FUXEON® OEM/ODM-services voor speciale maten en niet-standaard structuren volgens klanttekeningen of technische vereisten.

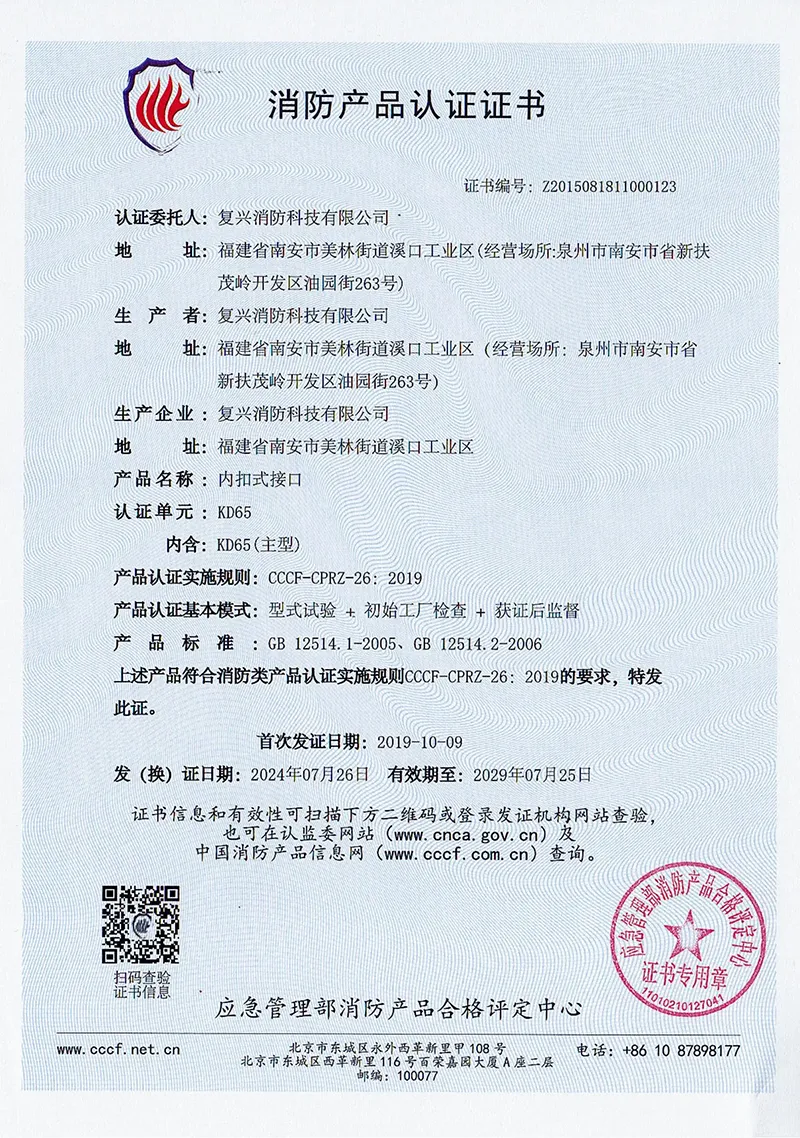

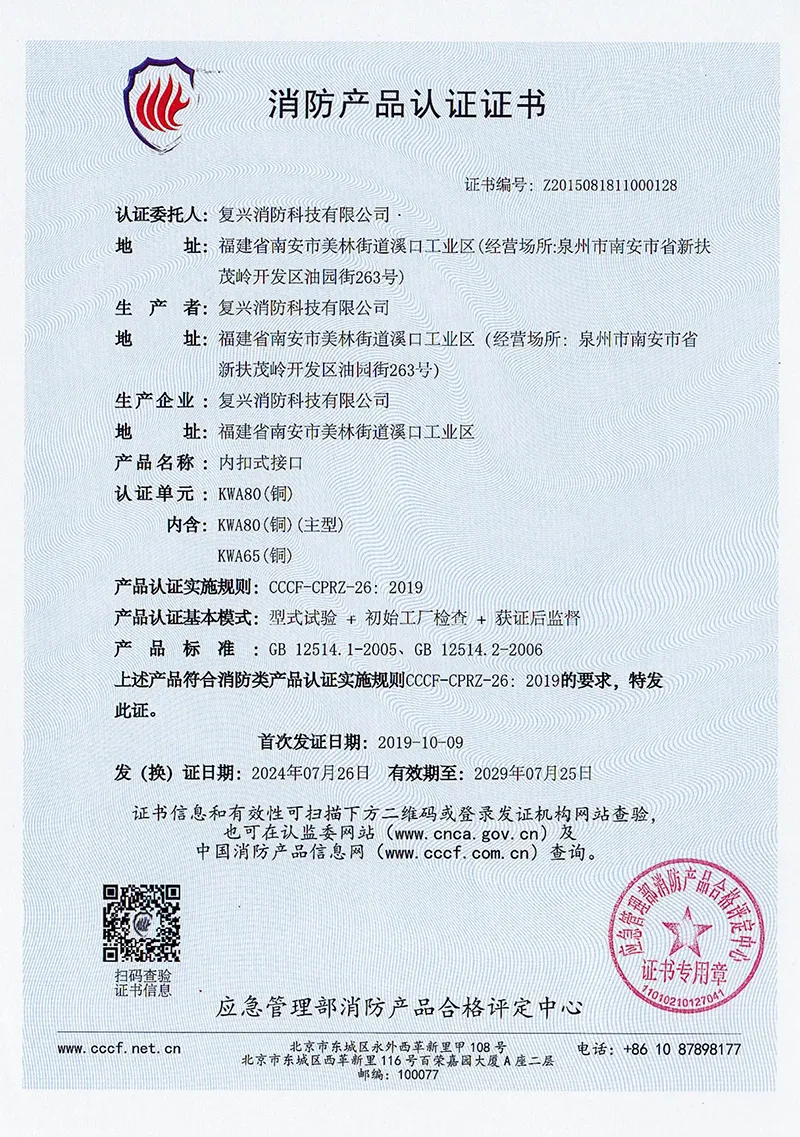

FUXEON®brandslangkoppelingenzijn gecertificeerd door het Chinese Ministerie van Noodbeheer en hebben tests ondergaan met betrekking tot mechanische prestaties, afdichtingsprestaties, betrouwbaarheid van verbindingen en materiaalduurzaamheid.
Toepassingen
De JIS Machino-koppeling kan brandslangen verbinden met compatibele brandkranen, landingskleppen, brandweerwagens en sproeiers. De snelle verbindingsstructuur is geschikt voor brandbestrijdingssystemen waarbij slangen efficiënt moeten worden aangesloten of vervangen. De koppeling kan ook worden gebruikt in landbouwirrigatie, bouwplaatsen en maritieme veiligheidstoepassingen waar compatibele slangaansluitingen en snelle handmatige bediening vereist zijn.
Veelgestelde vragen
Wat is een machinokoppeling?
Een Machino-koppeling is een slangconnector met snelkoppeling die vaak wordt gebruikt bij brandbestrijding en andere toepassingen voor vloeistofoverdracht. Het maakt gebruik van een mechanische vergrendelingsstructuur in plaats van uitsluitend te vertrouwen op een schroefdraadverbinding.
Hoe wordt verbinding gemaakt en verbroken?
Het mannelijke uiteinde wordt in de bijpassende vrouwelijke aansluiting gestoken, waardoor de interne veerbelaste schuif in de sleuf kan grijpen. Om de verbinding te verbreken, drukt u op het ringmechanisme aan de mannelijke kant om de schuif los te maken en scheidt u vervolgens de componenten.
Welke maten en materialen zijn beschikbaar?
Veel voorkomende nominale maten zijn DN40, DN50 en DN65 (1 1/2" tot 3"), andere maten zijn op aanvraag verkrijgbaar. Afhankelijk van de werkomgeving bieden wij opties voor messing, aluminium en roestvrij staal.
Kan het worden aangepast voor mijn project?
Ja. FUXEON® ondersteunt OEM/ODM-aanpassing voor speciale maten en onregelmatige structuren. U kunt tekeningen, afmetingen, materiaalvereisten of toepassingsinformatie aanleveren zodat ons engineeringteam deze kan beoordelen.
Is de Machino-koppeling compatibel met schuimmengsels?
Ja. De standaard rubberen afdichtring en interne materialen zijn compatibel met zowel water- als schuimmengsels. Dit maakt het zeer geschikt voor schuimgebaseerde brandbestrijdingssystemen.
Wat is de standaard werkdruk?
De standaard werkdruk voor onze JIS Machino-koppeling is 16 bar (1,6 MPa). Zorg ervoor dat de drukwaarde van uw slangen en aangesloten apparatuur overeenkomt met deze specificatie.
Hoe voorkom je lekkage?
Wij maken gebruik van hoogwaardige, slijtvaste rubberen afdichtringen. De interne veerbelaste schuif zorgt voor een uniforme mechanische vergrendeling, waardoor wordt voorkomen dat de koppeling onder hoge druk verschuift of losraakt.
Hoe de koppeling onderhouden om lekkage te voorkomen?
Inspecteer de rubberen afdichtring regelmatig op slijtage of scheuren en vervang deze indien nodig. Houd het interne vergrendelingsmechanisme vrij van zand, vuil en puin. Het aanbrengen van een kleine hoeveelheid siliconenvet kan de levensduur van de afdichting verlengen.
Wat is het verschil tussen Machino- en Storz-koppelingen?
Machinokoppelingen maken gebruik van een push-type verbinding met een intern vergrendelingsmechanisme, dat snel is en eenvoudig te bedienen. Storz-koppelingen zijn gebaseerd op een symmetrisch klauw-tandvergrendelingsontwerp. De keuze hangt af van uw lokale brandbestrijdingsnormen en bestaande uitrusting.
Wat is de doorlooptijd en MOQ?
Voor standaardformaten (DN40, DN50, DN65) worden kleine batchbestellingen doorgaans binnen 15 dagen geproduceerd. Onze MOQ is flexibel, vanaf 1 stuk voor monsterevaluatie. Voor OEM/ODM-aanvragen zijn de doorlooptijden afhankelijk van de maatwerkdetails.
