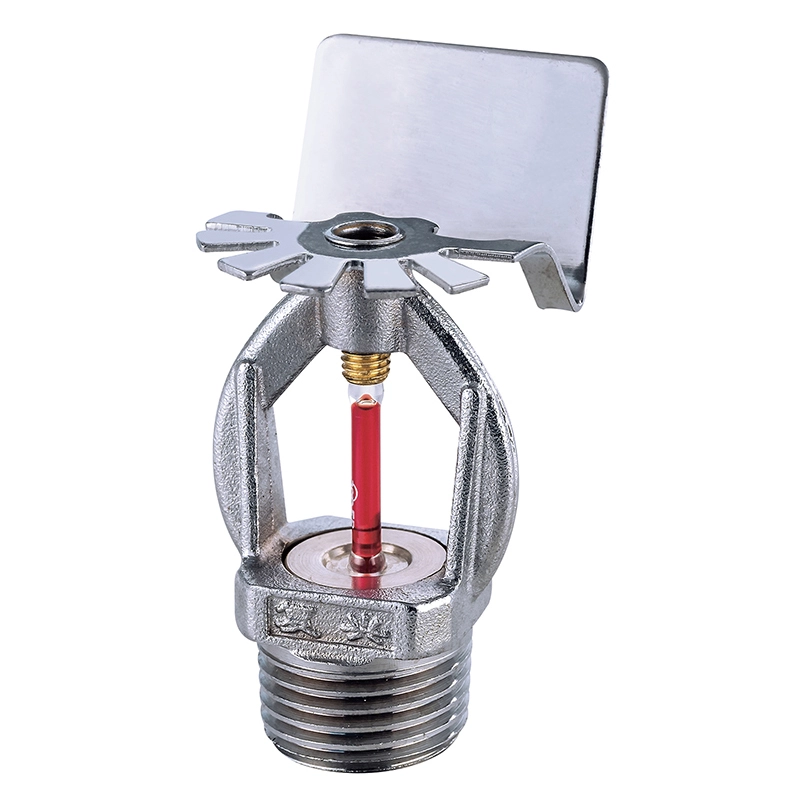

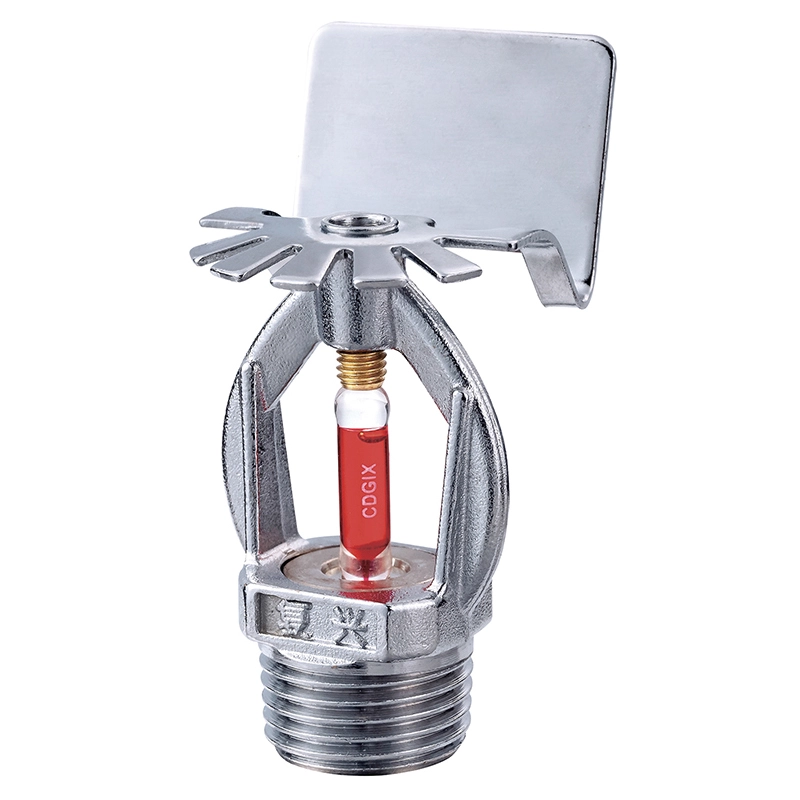

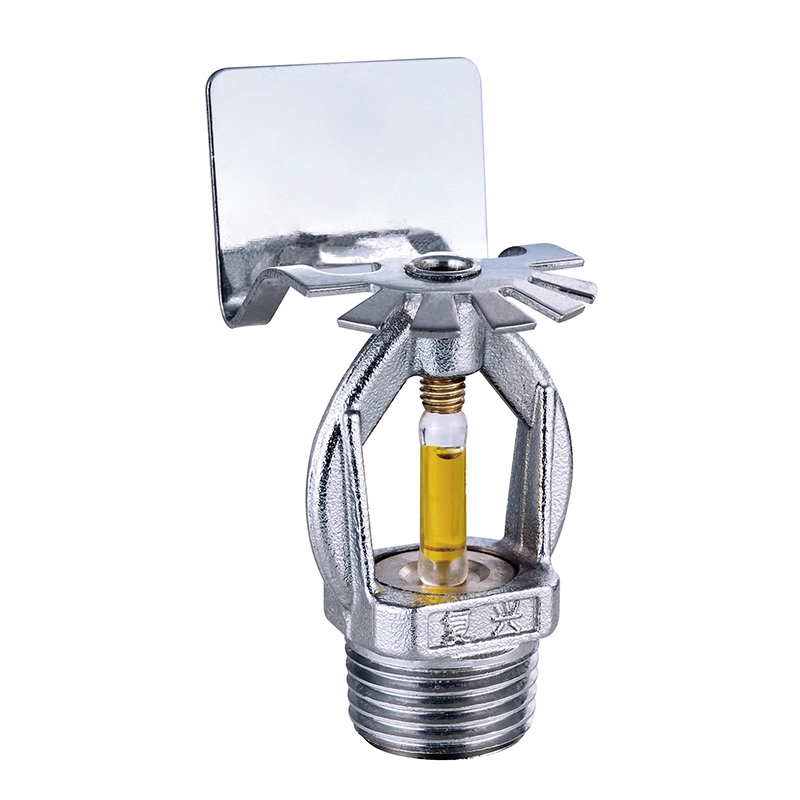

Zijwandsproeier

De zijwandsproeier maakt gebruik van een warmtegevoelige glazen bol die wordt geactiveerd wanneer de omgevingstemperatuur de gespecificeerde bedrijfstemperatuur bereikt. Beschikbare temperatuurclassificaties omvatten 57°C, 68°C, 79°C, 93°C en 141°C, waardoor selectie mogelijk is op basis van verschillende omgevingsomstandigheden.

Spuitpatroon

Directionele distributie

Wanneer er brand uitbreekt, stijgt de omgevingstemperatuur en bereikt de glazen bol de nominale activeringstemperatuur. De lamp breekt en laat de waterkolom los, die de deflector raakt en naar voren en naar buiten wordt gericht.

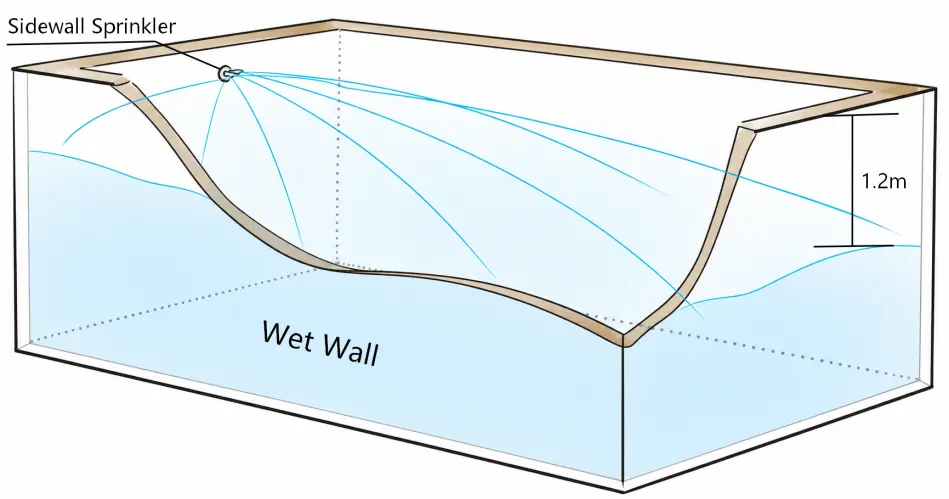

In tegenstelling tot staande of hangende sprinklers met cirkelsymmetrische sproeipatronen produceert de directionele deflector een parabolische waaiervormige waterverdeling naar het beschermde gebied. Het spuitpatroon is daarom een ​​belangrijke overweging bij het bepalen van de muurpositie, de sprinklerafstand en de dekking.

Dekkingsvereisten

De standaard zijwandsproeier is bedoeld voor gebieden met een laag risico. Het gebruik ervan in gebieden met een gemiddeld risico vereist een toepasselijke speciale certificering en verificatie dat het sproeipatroon de tegenoverliggende muur en de aangrenzende eindmuur kan bevochtigen onder de werkdruk van de sprinkler.

Het daadwerkelijke beschermingsgebied moet worden bepaald op basis van de toepasselijke ontwerpnorm voor brandbeveiliging, de indeling van het gebouw, de sprinklerafstand, de plafondomstandigheden en de hydraulische vereisten.

Productconstructie

Belangrijkste materialen

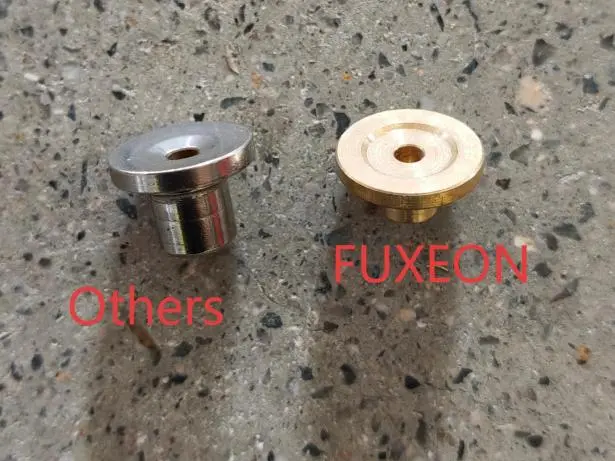

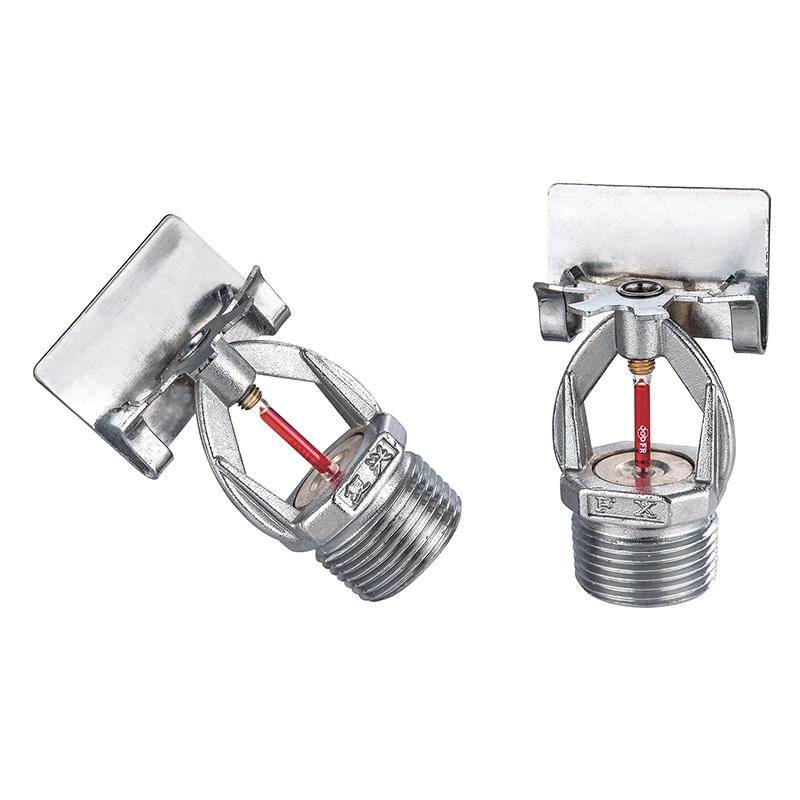

De FUXEON® Sprinkler bestaat uit een frame van een koperlegering, een warmtegevoelige glazen bol, afdichtingen en deflector. De constructie van een koperlegering biedt een geschikte materiaaloptie voor toepassingen waarbij corrosiebestendigheid en drukdragend vermogen belangrijk zijn.

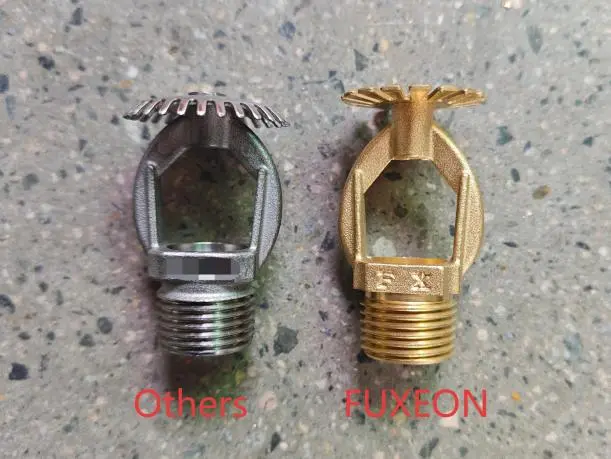

Sommige goedkope sprinklers gebruiken een zinklegering voor het hoofdframe. Vergeleken met de constructie van een koperlegering hebben producten van zinklegering mogelijk een lagere corrosieweerstand en drukdragende prestaties, wat de levensduur in veeleisende omgevingen kan beïnvloeden.

Thermisch element

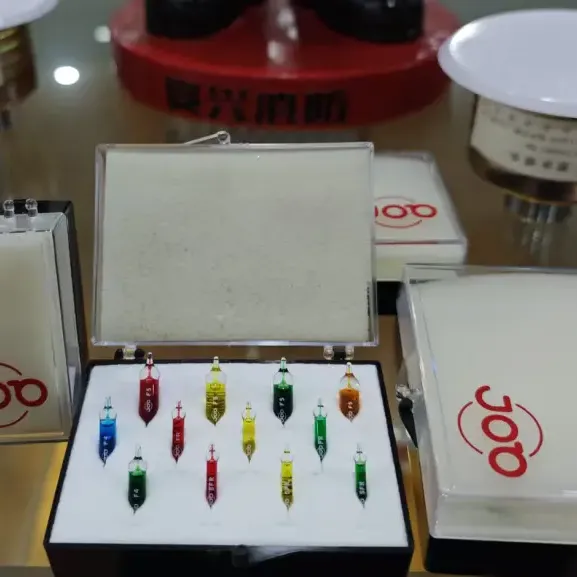

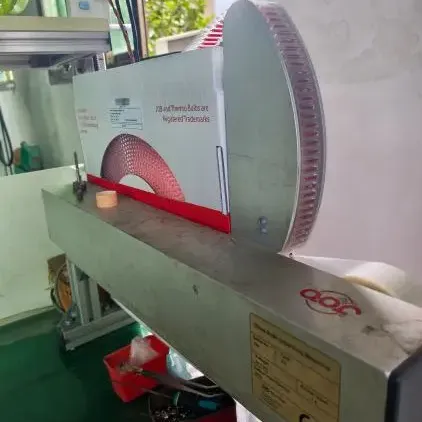

FUXEON® maakt gebruik van JOB thermisch gevoelige componenten. De glazen bol is ontworpen voor een snelle thermische respons en gecontroleerde activeringstemperatuur, waardoor de sprinkler kan reageren wanneer de omgevingstemperatuur de gespecificeerde waarde bereikt.

Deze thermisch gevoelige componenten worden gebruikt in hoogwaardige gebouwen, schepen, industriële faciliteiten en andere omgevingen waar de betrouwbaarheid van brandbeveiliging belangrijk is.

Technische gegevens

Productvergelijking

Verschillende sprinklerconfiguraties bieden verschillende waterdistributiepatronen en installatieopties. De volgende vergelijking helpt kopers te beoordelen of een zijwand-, staande of hangende sprinkler geschikter is voor een specifieke gebouwindeling.

Installatie

Wandinstallatie

De Sprinkler wordt horizontaal tegen de muur op de watertoevoeraftakleiding geïnstalleerd. De deflector richt de waterstraal naar het beschermde gebied, waardoor een eenzijdige parabolische verdeling ontstaat.

Voor woongebouwen, slaapzalen, hotelkamers, medische gebouwafdelingen en kantoorgebouwen met platte daken mag zijwandinstallatie worden gebruikt waar toegestaan ​​door de toepasselijke brandbeveiligingsontwerpvereisten.

Installatie-afstand

Omdat de sprinkler dichtbij een muur wordt geplaatst en een gerichte waterverdeling heeft, moeten de installatieafstanden en de beschermingsafstand rekening houden met de afstand tussen de sprinklers, de afmetingen van de kamer en de locatie van de meest ongunstige potentiële brandbron.

Voor systemen waarbij twee rijen zijwandsprinklerkoppen worden gebruikt, moeten de sprinklers in een verspringende configuratie worden opgesteld, waar vereist door de toepasselijke ontwerpnorm. Wanneer de binnenoverspanning de maximale beschermingsafstand van twee tegenover elkaar liggende rijen overschrijdt, kan er een extra sprinklerrij tussen beide rijen nodig zijn.

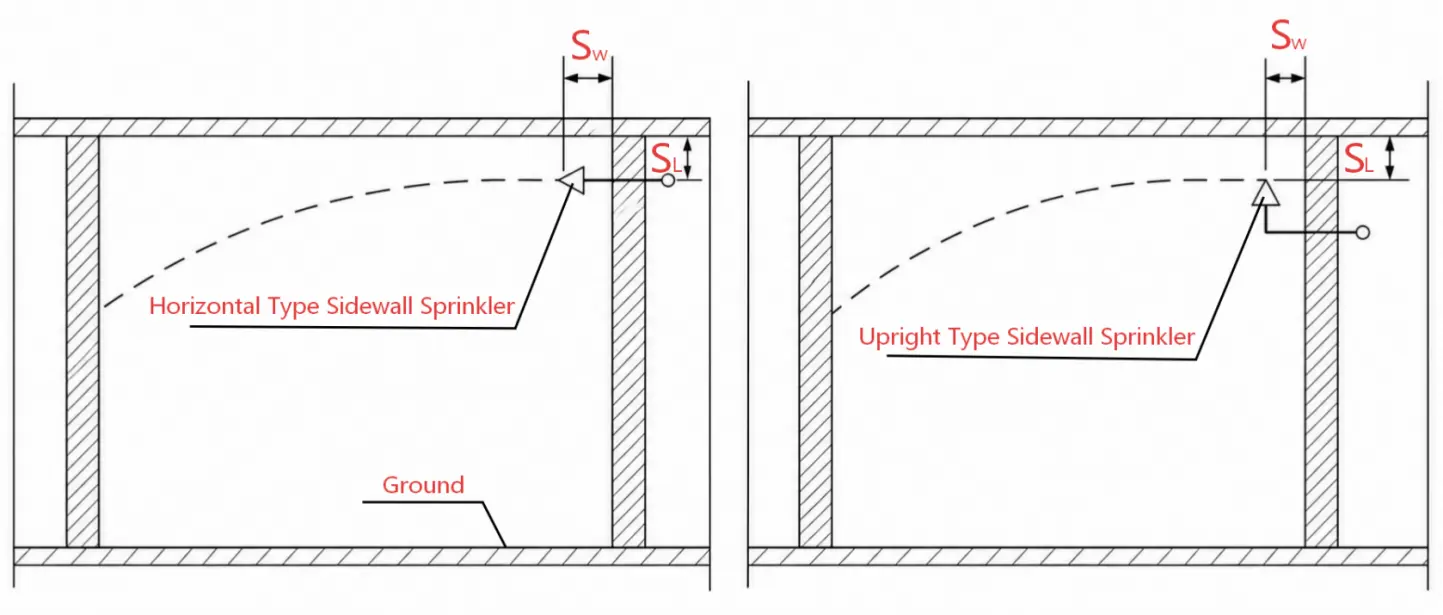

Deflectorpositie

De installatieafstand tussen de deflector, het plafond en de achterwand heeft invloed op de straalverdeling. Voor standaarddekkingstoepassingen worden de opgegeven referentieafmetingen hieronder weergegeven.

De werkelijke installatieafmetingen moeten worden bevestigd op basis van het sprinklertype, de gebouwstructuur, de toepasselijke brandbeveiligingsnorm en het goedgekeurde systeemontwerp.

Toepassingen

De FUXEON® zijwandbrandsprinkler kan worden gebruikt in woongebouwen, slaapzalen, hotelkamers, medische gebouwafdelingen, kantoorgebouwen, schepen en industriële faciliteiten waar zijwandinstallatie is toegestaan.

Het is met name nuttig in ruimtes waar de plafondconstructie, de architectonische indeling of de beschikbare installatiepositie conventionele overheadsprinklerinstallatie ongeschikt maken.

Certificering

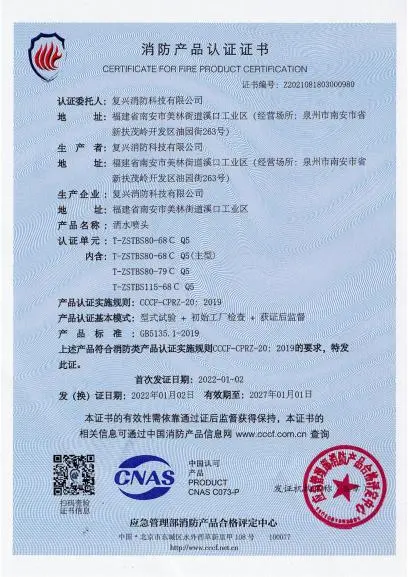

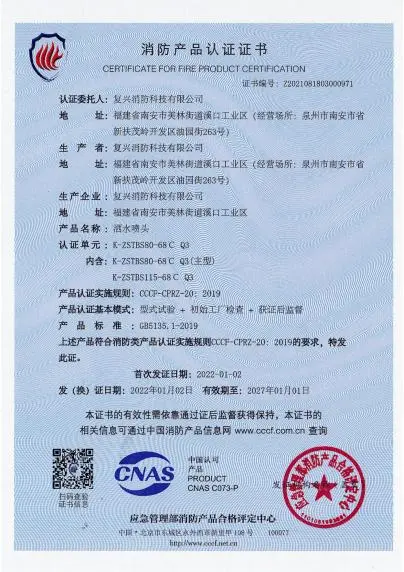

De FUXEON® wandgemonteerde sprinkler heeft de CCCF-certificering verkregen in China, wat bewijs levert van conformiteit met de toepasselijke Chinese brandbeveiligingsproductvereisten.

FUXEON® werkt ook met GB/T 19001-2016 / ISO 9001:2015, GB/T 24001-2016 / ISO 14001:2015, GB/T 45001-2020 / ISO 45001:2018 en GB/T 27922-2011 gecertificeerde managementsystemen.

Selectiegids

Temperatuurclassificatie

De temperatuurclassificatie moet worden geselecteerd op basis van de normale omgevingstemperatuur rond de sprinkler en de vereisten van het brandbeveiligingssysteem. FUXEON® biedt opties voor 57°C, 68°C, 79°C, 93°C en 141°C voor verschillende installatieomgevingen.

Dekkingsontwerp

Bij de selectie moet rekening worden gehouden met de afmetingen van de kamer, de hoogte van het plafond, de positie van de muur, de afstand tussen de sprinklers, de vereiste dekking, de watervoorzieningsomstandigheden en de toepasselijke brandveiligheidsnormen. Het directionele spuitpatroon betekent dat de positie van de sprinkler zorgvuldig moet worden bevestigd om ervoor te zorgen dat de beschermde wanden en het vloeroppervlak de vereiste waterverdeling krijgen.

Veelgestelde vragen

Waar kan het worden geïnstalleerd?

De Sprinkler is ontworpen voor horizontale installatie tegen een muur en kan worden gebruikt in geschikte woon-, hotel-, medische, kantoor- en andere gebouwen waar het toepasselijke brandbeveiligingsontwerp zijwandsprinklers toestaat.

Kan het worden gebruikt in gebieden met een gemiddeld risico?

Standaardmodellen zijn bedoeld voor gebieden met een laag risico. Voor gebruik in gebieden met middelmatig risico is een toepasselijke speciale certificering en verificatie vereist dat de sprinkler onder de gespecificeerde werkomstandigheden voor de vereiste bevochtiging van de tegenoverliggende en aangrenzende muren kan zorgen.

Welke temperatuurclassificatie moet ik kiezen?

De temperatuurclassificatie moet worden geselecteerd op basis van de normale omgevingstemperatuur rond de sprinkler en de vereisten van het brandbeveiligingssysteem. Beschikbare nominale waarden variëren van 57°C tot 141°C.

Wat is de verbindingsgrootte?

De vermelde modellen maken gebruik van een 1/2" (DN15) BSP-aansluiting. Andere configuraties moeten worden bevestigd met FUXEON®, afhankelijk van het vereiste model.

Heeft u een MOQ?

Voor conventionele producten ondersteunt FUXEON® een lage MOQ. OEM-producten vereisen doorgaans een productietijd van 30-40 dagen, afhankelijk van de specifieke vereisten.

Biedt u garantie?

Ja. FUXEON® biedt 1 jaar garantie op zijn messing sprinklerproducten, onderworpen aan de toepasselijke garantievoorwaarden.
