Overdrukventiel
Verhouding drukreduceerventiel
  • Verhouding drukreduceerventielVerhouding drukreduceerventiel
  • Verhouding drukreduceerventielVerhouding drukreduceerventiel

Verhouding drukreduceerventiel

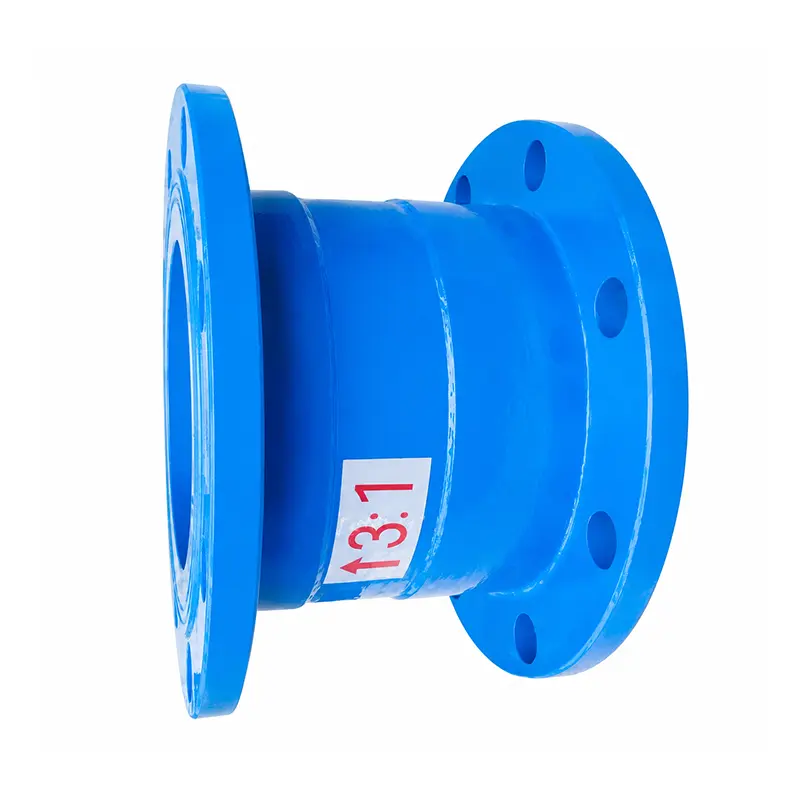

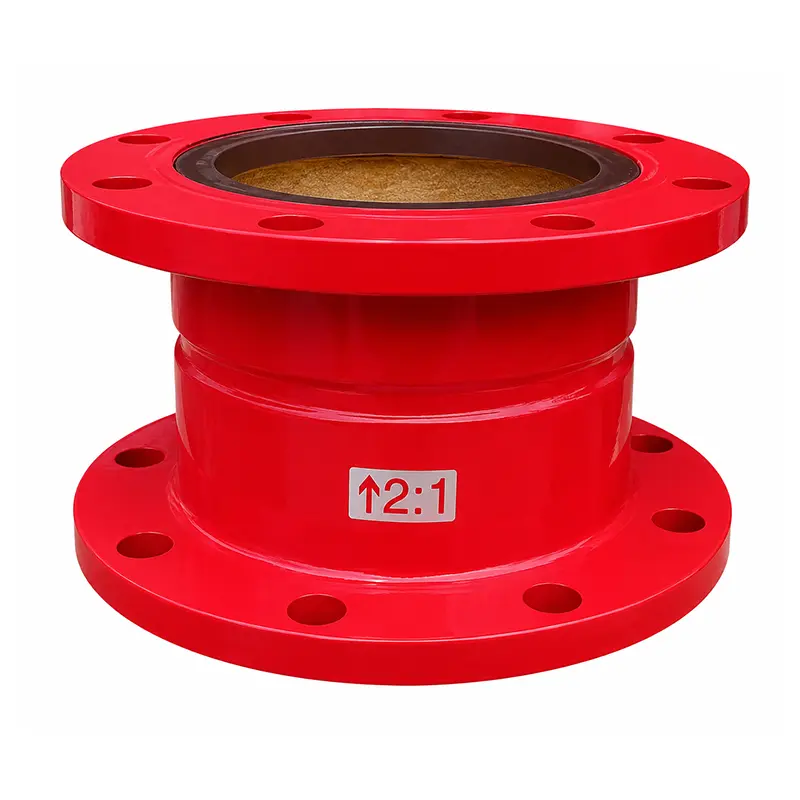

De FUXEON® Ratio-drukreduceerklep biedt proportionele drukregeling via de interne zuigerstructuur. Met selecteerbare drukverhoudingen, een nominale werkdruk van 1,6 MPa, materiaalopties van nodulair gietijzer of roestvrij staal en flensaansluitingen is hij geschikt voor toepassingen in de bouw- en industriële watervoorziening die een proportionele drukverlaging vereisen.

    De FUXEON®Verhouding drukreduceerventielis ontworpen om de waterdruk te verminderen door gebruik te maken van het verschil tussen de effectieve drukgebieden aan beide uiteinden van de interne zuiger. Als een gespecialiseerd typedrukreduceerventiel, het creëert een vaste proportionele relatie tussen inlaat- en uitlaatdruk. Het is zeer geschikt voor metallurgie, aardolie, hydraulische systemen, waterdruktesteenheden, watervoorziening in woningen en watervoorzieningssystemen voor hoogbouw.

    Beschikbare drukreductieverhoudingen zijn onder meer 2:1, 3:1, 4:1, 3:2 en 5:2. De klep kan zowel de dynamische als de statische druk verminderen en is ideaal voor pijpleidingsystemen op waterbasis die proportionele drukregeling vereisen.

    Werkingsprincipe

    De klep werkt strikt volgens de krachtbalans tussen verschillende effectieve zuigergebieden. Omdat de twee effectieve gebieden verschillend zijn, behouden de inlaat- en uitlaatdrukken een vooraf bepaalde proportionele relatie. In tegenstelling tot standaardkleppen verandert de uitlaatdruk met de inlaatdruk in plaats van volledig constant te blijven.

    P1×S1 = P2×S2
    P1 / P2: Inlaat- en uitlaatdruk
    S1 / S2: Effectieve drukgebieden aan beide uiteinden van de zuiger

    De drukreductieverhouding wordt bepaald door de op elkaar afgestemde interne klepkern en cilindervoering. Verschillende componentafmetingen creëren verschillende effectieve drukgebieden. De verhouding is een structurele ontwerpparameter en kan tijdens bedrijf niet continu worden aangepast. Een andere drukverhouding vereist een overeenkomstige klepkern- en cilindervoeringconfiguratie.

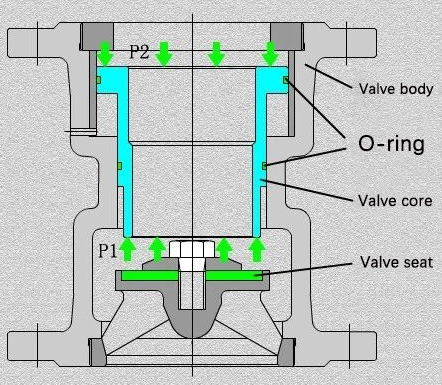

    Ratio Pressure Reducing Valve Structure

    Productvergelijking: Welk ventiel heeft u nodig?

    Verschillende ontwerpen van drukreduceerventielen zijn geschikt voor verschillende systeemvereisten. De volgende vergelijking helpt kopers bij het selecteren van de juiste drukcontrolemethode.

    Verhouding drukreduceerventiel
    • DrukcontroleVaste verhouding van het interne zuigeroppervlak
    • UitlaatdrukVerandert proportioneel met de inlaat
    • DrukverhoudingVaste structurele verhouding
    • SysteemcomplexiteitRelatief eenvoudig
    • OnderhoudRelatief laag
    • Beste voorDrukzonering & vaste relaties
    Verstelbare drukreduceerklep
    • DrukcontroleVeer- en klepmechanisme
    • UitlaatdrukHandhaaft een vooraf ingestelde druk
    • DrukverhoudingVerstelbaar
    • SysteemcomplexiteitGematigd
    • OnderhoudGematigd
    • Beste voorAlgemene bouw-/industriële systemen
    Voorgestuurd drukreduceerventiel
    • DrukcontroleDe stuurklep bestuurt de hoofdklep
    • UitlaatdrukGecontroleerd via een pilotsysteem
    • DrukverhoudingVerstelbaar
    • SysteemcomplexiteitComplexer
    • OnderhoudHoger vanwege pilotcomponenten
    • Beste voorGrote stroom en complexe systemen

    Technische gegevens

    Standaard
    GB/T 21386-2008
    Nominale diameter
    Beschikbare DN-maten moeten worden bevestigd volgens het geselecteerde model
    Nominale werkdruk
    1,6 MPa
    Minimale openingsdruk
    0,2 MPa voor 2:1 / 0,3 MPa voor 3:1
    Drukverhouding
    2:1, 3:1, 4:1, 3:2, 5:2
    Materiaal kleplichaam
    Nodulair gietijzer, roestvrij staal
    Medium en temperatuur
    Water, ≤80°C
    Verbinding
    Geflensd

    Prestaties en kwaliteitscontrole

    De hydraulische prestaties worden beïnvloed door de nominale diameter, inlaatdruk, drukverhouding, debiet en pijpleidingweerstand. Naarmate de stroom toeneemt, kan het drukverlies over de klep en de pijpleiding ook veranderen. Voor een nauwkeurige technische selectie moeten de nominale diameter, het bedrijfsdebiet, het inlaatdrukbereik en de vereiste uitlaatdruk samen worden overwogen.

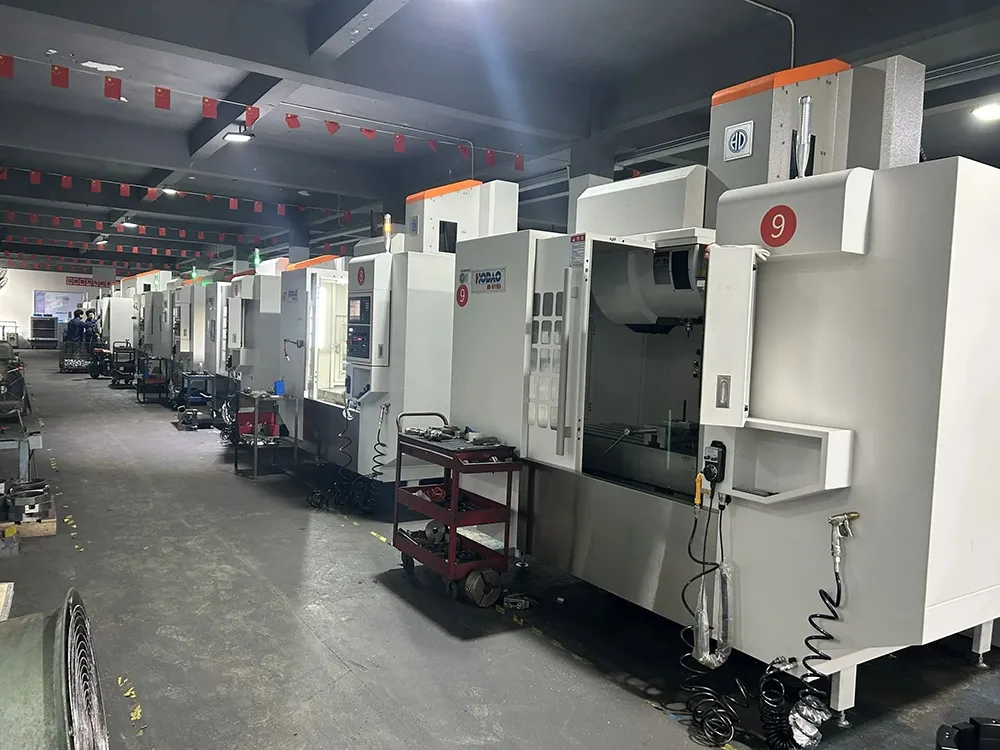

    FUXEON® beschikt over meerdere bewerkings- en productiefaciliteiten en kan enkele duizenden drukreduceerventielen per maand produceren. Elke voltooide klep ondergaat een2,4 MPa druktest met een wachttijd van 5 minutenom de klepsterkte en afdichtingsprestaties vóór levering te controleren. Onze faciliteiten houden standISO 9001, ISO 14001 en ISO 45001certificeringen.

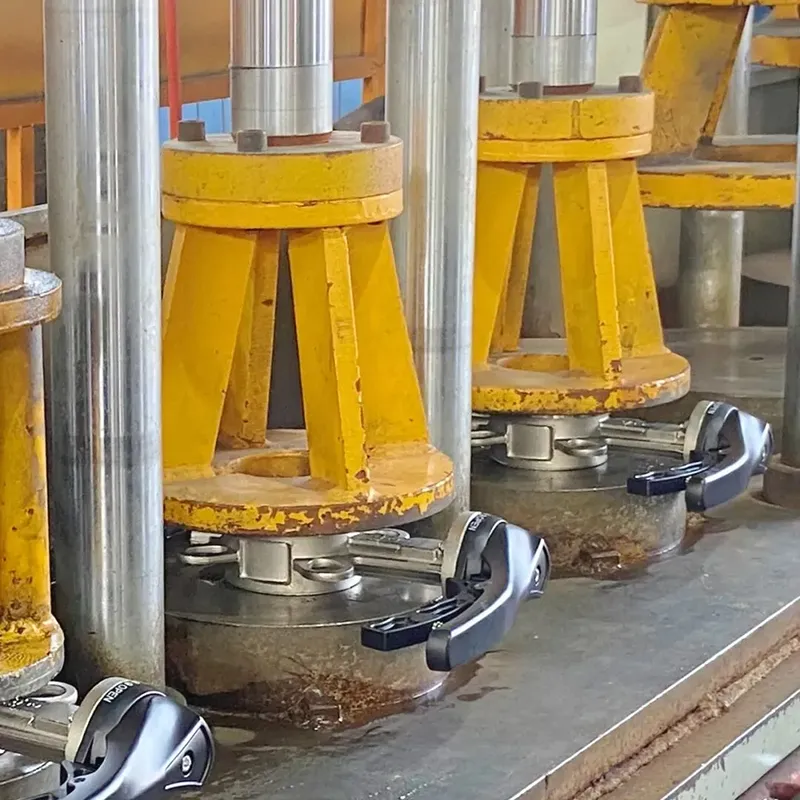

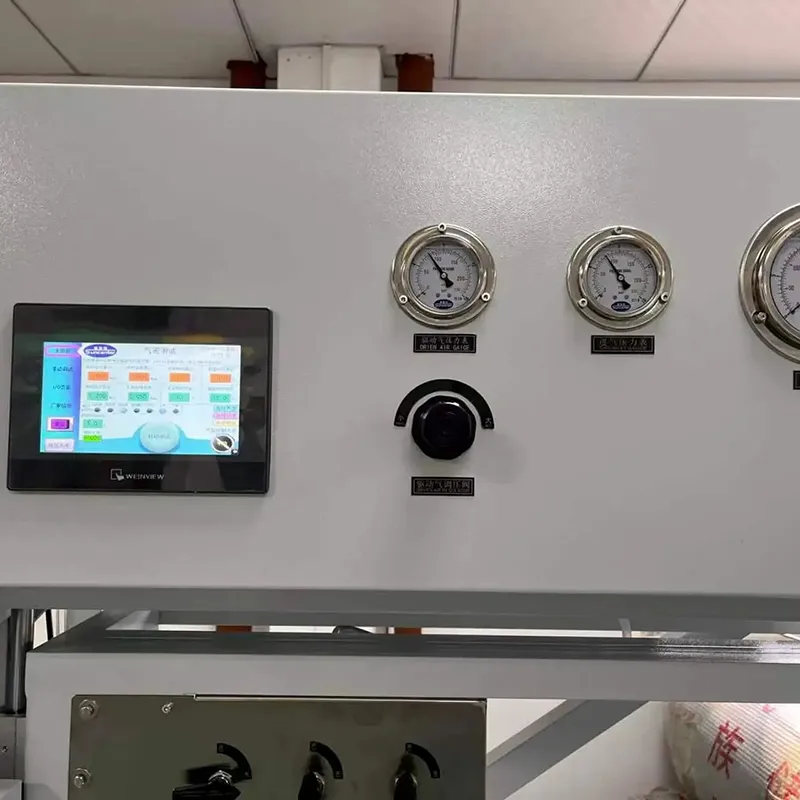

    Ratio Pressure Reducing Valve Test Ratio Pressure Reducing Valve Production

    Installatievereisten

    ⚠️ Cruciale installatietips

    1. De pijpleiding moet vóór installatie worden gereinigd. AY-type filterMOET stroomopwaarts worden geïnstalleerd om te voorkomen dat vuil de klep binnendringt.
    2. Schuifafsluitersofvlinderkleppenmoet voor en na de klep worden geïnstalleerd voor eenvoudiger onderhoud.
    3. Voor systemen die een continue watertoevoer vereisen, kunnen twee kleppen met dezelfde nominale diameter parallel worden geïnstalleerd.
    4. Het kleine gat in het klephuis mag NIET naar boven wijzen, omdat water of vuil dat het gat binnendringt de werking van de klep kan beïnvloeden.

    Toepassingen

    De Ratio-drukreduceerklep is geschikt voor de metallurgie, petroleumgerelateerde systemen, hydraulische systemen, waterdruktesteenheden, residentiële watervoorzieningssystemen en hoge gebouwen. Het is zeer effectief bij drukzoneringstoepassingen waarbij de stroomafwaartse druk een strikt proportionele relatie moet handhaven met de stroomopwaartse druk, en naadloos samenwerkt met uwbrand pompenof gemeentelijke aanvoerlijnen.

    Veelgestelde vragen

    Kan de verhouding worden aangepast?

    Nee. De drukreductieverhouding wordt bepaald door de interne klepkern en de afmetingen van de cilindervoering. Om de verhouding te wijzigen, moet de overeenkomstige interne componentconfiguratie worden gewijzigd.

    Is de uitlaatdruk constant?

    Nee. De uitlaatdruk verandert proportioneel met de inlaatdruk volgens de vooraf bepaalde drukreductieverhouding.

    Hoe wordt de verhouding geselecteerd?

    Voor huishoudelijke watervoorzieningssystemen bedraagt ​​de verhouding doorgaans niet meer dan 3:1; voor brandbeveiligingssystemen niet meer dan 4:1; en voor huishoudelijke warmwatersystemen niet meer dan 2,5:1.

    Hoe wordt de klepgrootte geselecteerd?

    De nominale diameter moet worden geselecteerd op basis van de pijpleidinggrootte, debiet, inlaatdruk, uitlaatdrukvereisten en bedrijfsomstandigheden. Alsjeblieftneem contact op met onze ingenieursom de DN-maat te bevestigen.

    Heeft u een aangepaste oplossing voor drukzonering nodig?

    Fabrieksprijzen · 100% onder druk getest · Technische ondersteuning
